上一课讲了坐标整行怎样显示或隐藏。这一课只盯住一个熟悉的地方：主界面X轴的“工件坐标”输入框。沿着“平时显示 → 点击 → 输入 → 回车或退出”的顺序，就能看懂一个原生输入框怎样用几条宏式规则完成工作。

本篇使用标准界面的坐标输入框和配套脚本。图中125、24、12.5等为教学示例数值，用来区分当前坐标、正在输入的文字和确认后交给脚本的数值。

操作前先确认系统已解除复位，并处于空闲状态。 如果状态显示“复位”，应先通过软件原有复位操作解除，待系统空闲后，再点击工件坐标框、输入数值并按回车。复位状态会阻止后续MDI执行，即使输入框能够接收文字，也不能据此判断坐标已设置完成。

1．三个外形相似的框，作用不同

点击截图可放大查看，原始分辨率图片见离线包。

这里的只读属性是UI中的 readOnly：第一、三列为 true，中间为 false。不要因为三者都叫 QLineEdit，就认为都可以修改同一种坐标。

机械坐标框的属性很简单：

-T(#300.item30)
-D

它已经在文字、数值和状态篇中介绍过。下面重点解释中间这个可编辑的框。

2．先把X工件坐标框的原属性摆完整

在 env/maininterface/maininterface.ui 中，lineEdit_19 的 accessibleDescription 是：

-T2(#2502)
-T2(#300_item6-#324_item8+#309_item0)
-C,1(#1006item0==0)
-C,0(#1006item0==1)
-D

-事件: (clickedEvent:/env/edit_x[1])
-事件: (FocusOut:/env/edit_x_exit[1])
-事件: (Esc:/env/edit_x_exit[1])
-事件: (Return:/env/edit_x_end[1])

不要一次背下全部语法，先把它分成三组：前两行提供两种内容，中间三行决定选哪种并持续更新，后四行说明发生操作时调用哪个脚本。

当前实数显示处理在 #330.item[8]=0 时使用三位小数，为1时使用四位。本例显示三位。-T2 的2、-C,1 的1、事件末尾 [1] 的1分别是类型、内容下标、通道，不能混为一谈。

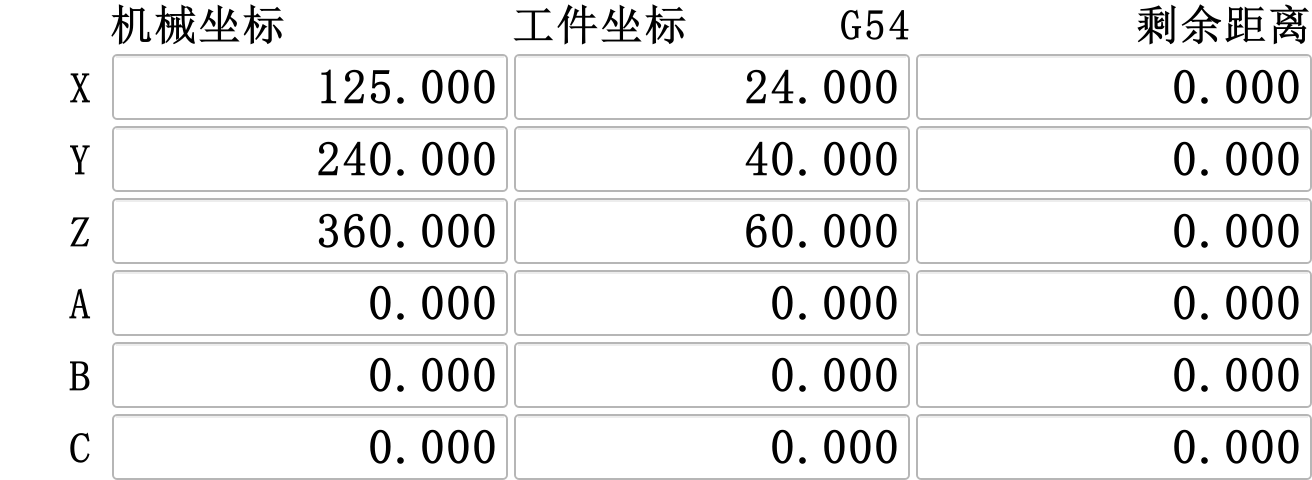

3．平时为什么显示24.000

#1006.item[0] 表示X坐标框的编辑状态：0表示平时显示，1表示进入本例的临时输入状态。

当它为0时，先遇到的这条条件成立：

-C,1(#1006item0==0)

于是读取第二个内容候选：

#300_item6-#324_item8+#309_item0

这不是直接读机械显示位置 #300.item[30]。当前三项分别对应X工作位置、X方向刀长补偿值和X的G52偏置。用下面的示例值计算：

因此图1显示 25-3+2=24.000。机械坐标框中的示例值125来自 #300.item[30]。两个框读取不同的参数，不能拿机械坐标框的125直接代入这条工件坐标显示公式。

原属性里的 #300_item6 和脚本里的 #300.item[6] 都是在引用这个参数项；阅读UI属性和脚本时，可以据此对应起来。

4．点击后，先切换“写到哪里”

点击X工件坐标框，原 env/edit_x 执行：

IF#319.item[3]==1GOTO1
#2502=0
#1006.item[0]=1
N1

启动标志为1时跳过；否则清空临时输入参数，并把X编辑状态置1。于是内容候选从正常坐标切到 #2502，后续提交输入时也按这条临时参数绑定处理。

点击截图可放大查看，原始分辨率图片见离线包。

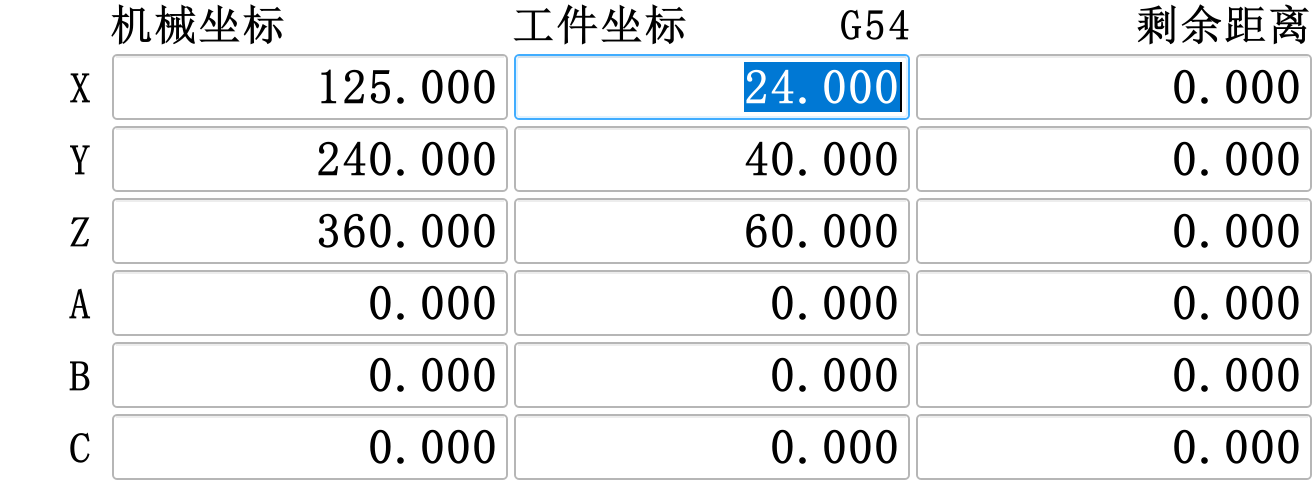

这里要区分临时参数和屏幕文字：临时参数变成0，不等于框里的文字马上变成0.000。 图2中输入框保留并选中了24.000，方便直接输入新数值。普通可输入框有焦点时，动态刷新不会反复覆盖正在编辑的文字。

此时直接键入所需数值即可替换选中的文字。理解这个设计时，既要看当前绑定的是哪个参数，也要看输入框是否处于编辑状态。

5．输入时，为什么不会被实时坐标覆盖

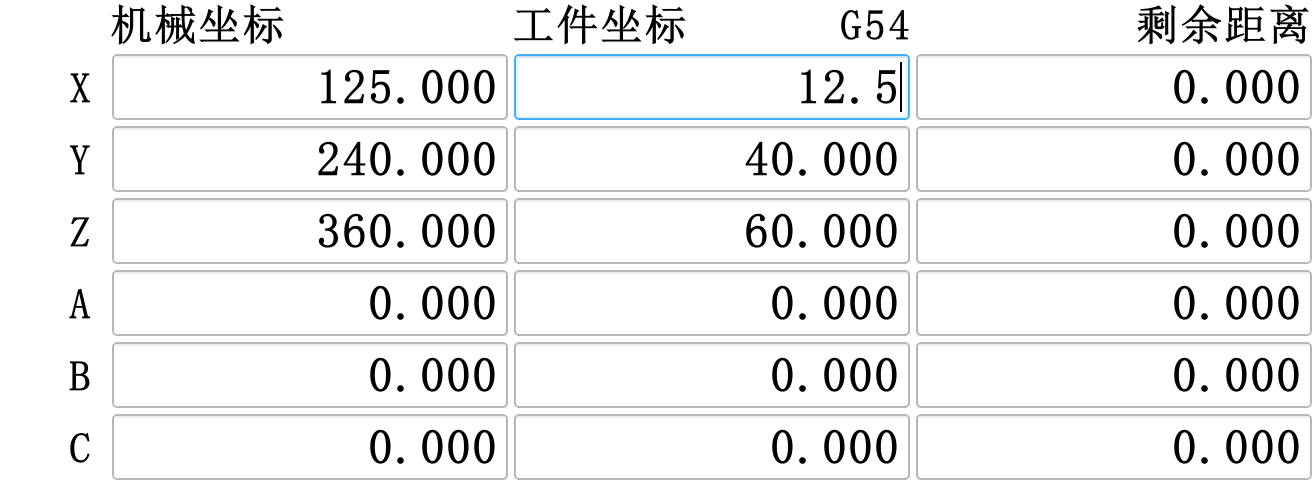

现在输入 12.5：

点击截图可放大查看，原始分辨率图片见离线包。

原更新规则对QLineEdit作了区分：没有输入焦点时可以刷新；只读框在没有选中文字时也可以刷新。当前X工件坐标框既可编辑，又有焦点，因此保留用户正在输入的文字。

这一阶段有三个不同的值要分开：

原控件不是每敲一个字符就执行 edit_x_end。完成输入的事件才会把框内文字提交给绑定参数。这也避免了把半个数值当作完整的坐标处理请求。

6．Esc和移开焦点，都退出，但不完全一样

两个事件都调用 env/edit_x_exit，原脚本只有：

#1006.item[0]=0

它让显示重新选择正常坐标候选。区别发生在调用这个退出脚本之前。

按Esc

从图3按Esc，输入框恢复显示24.000，#2502 仍为0，没有产生新的坐标处理请求。

点击截图可放大查看，原始分辨率图片见离线包。

原Esc分支先调用退出事件，再按当前候选重新设置显示文字，最后移开焦点。

直接移开焦点

重新点击X框，输入 18.25，再离开这个框：显示恢复24.000，#1006.item[0]=0，但临时参数 #2502 已经变成18.25。

点击截图可放大查看，原始分辨率图片见离线包。

原因是原FocusOut处理在文字有变化时，可能先提交绑定参数，再调用FocusOut脚本。本例绑定的是临时参数，退出脚本也没有调用 edit_x_end，所以没有形成新的坐标处理请求。

前两种操作都没有确认修改坐标，但移开焦点会影响临时参数。六轴共用 #2502，设计类似输入功能时，应把临时输入与确认处理分开安排。

7．回车：先提交数值，再执行确认脚本

重新点击X框，输入12.5并按Return。原处理顺序是：

1. 从输入框读取文字，按当前内容候选提交给绑定参数，本例为 #2502。
2. 调用 Return 对应的 env/edit_x_end。
3. 根据脚本改变后的状态重新显示，再清除输入焦点。

当前 env/main 会设置 #1006.item[6]=0。在这个标准模式下，edit_x_end 的实际路径依次完成：检查X是否处于编辑状态 → 清除编辑状态 → 复制临时值 → 指定NC文件 → 设置请求标志。完整原脚本如下，后面的另一种模式分支在第10节说明：

IF#1006.item[0]==0GOTO1
#1006.item[0]=0
IF#1006.item[6]==1GOTO2
#2503=#2502
#404="edit_x.nc"
GOTO4
N2
IF#319.item[11]==1GOTO3
#[#337.item[1]].item[23]=#2502-#300.item[6]+#324.item[8]
GOTO1
N3
#2503=#2502
#404="gotozero_x.nc"
N4
#319.item[10]=1
#319.item[3]=1
N1

输入12.5并按Return时，确认脚本按以下方式传递数据：

确认脚本负责交出数值和处理文件，后续由NC执行坐标设置。启动标志为1时，edit_x 会跳过进入编辑的赋值；这个判断控制的是编辑状态，输入框本身仍可以取得焦点。定制时，应分别考虑脚本的状态判断和控件是否允许输入。

#319.item[10] 表示选择了MDI方式，不单独表示“仍在运行”。本次处理完成后，#319.item[3] 回到0，界面恢复空闲；MDI方式标志可以仍为1。

这里还要分清复位请求 #319.item[1] 和复位状态 #319.item[6]。后者为1时，NC解释器不会开始执行MDI文件；仅把MDI标志和启动标志置1不能解除这个限制。原 edit_x_end 不负责解除复位。若在复位中已经按过回车，应先解除复位、等待空闲，再重新输入并回车，不能把先前的请求当作等待自动补执行的任务。定制坐标输入时，也应保留原有复位操作，不要在确认脚本中强制清除复位状态。

8．把当前点的工件坐标设为输入值

这个功能就是：机床保持在当前位置，把当前点的X工件坐标设为用户输入的数值。 输入0可将当前点设为X零点；输入其他数值，则给当前点指定相应的X工件坐标。软件通过调整当前工件坐标系的偏置完成这件事。

原 env/edit_x.nc 使用下面这条 G91G92 语句实现：

G91G92XREAL[#2503]-#300.item[6]+#324.item[8]

可以把这条语句分成两步理解：先算出需要改变多少坐标，再用 G91G92 调整坐标偏置，使当前点获得输入的工件坐标。

例如，在额外偏置和刀长补偿均为0的简单情况下，当前X工件坐标为24，用户输入12.5，表达式得到 12.5-24+0=-11.5。执行后，原来的这个点被设为X=12.5；机床不需要移动到另一个位置。这个算例采用零补偿条件，与第3节的显示计算示例条件不同。

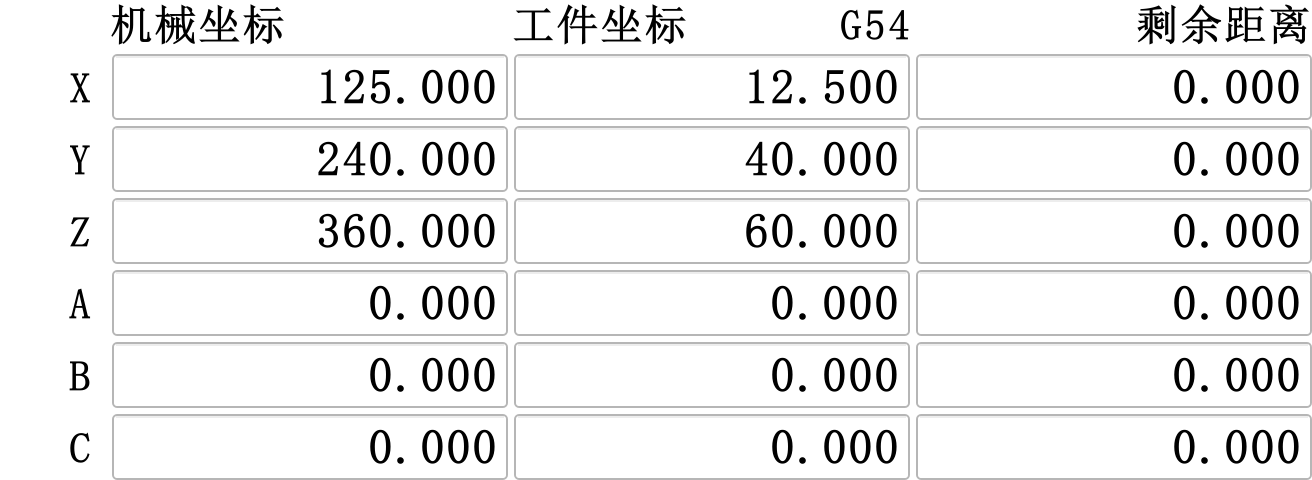

图6给出这个算例按回车后的界面：X工件坐标变为12.500，X机械坐标仍为125.000。 本例原G54的X偏置为101，设置后变为112.5，因此同一个机械位置对应的工件坐标是 125-112.5=12.5。Y、Z及其他轴的坐标保持不变。

点击截图可放大查看，原始分辨率图片见离线包。

理解到这里，操作过程就完整了：输入想给当前点设定的坐标 → 回车提交 → 原NC语句调整坐标偏置 → 界面读回新的工件坐标。 坐标组、偏置的进一步说明见坐标专题，请求的后续处理见加工调度。

9．第三列为什么会同时换标题和数值

第三列不是另一个可输入的工件坐标框。标题 label_25 有两个内容候选：RTCP坐标、剩余距离，按下面条件选择：

-T(#1100itemtitle28)
-T(#1100itemtitle29)
-C,1(#330item39==1||#945item0==1)
-C,0(1)

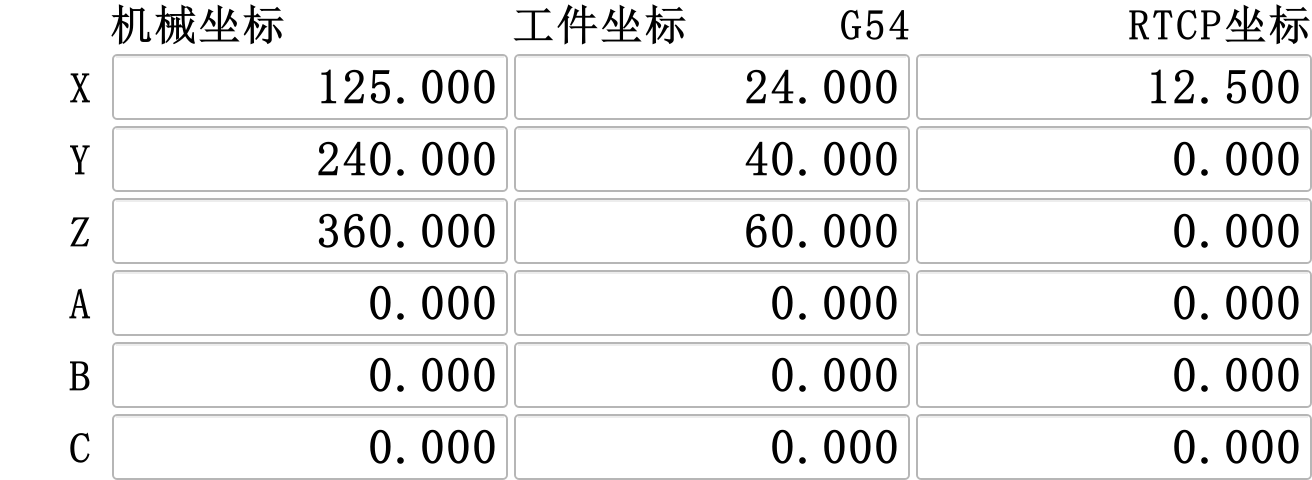

注意这里标题候选0和1的实际文字顺序要读语言包：itemtitle28 是“剩余距离”，itemtitle29 是“RTCP坐标”。当 #330.item[39] 或 #945.item[0] 为1时，选候选1，标题变为“RTCP坐标”。

点击截图可放大查看，原始分辨率图片见离线包。

X第三列 lineEdit_11 的完整属性是：

-T(#300.item12)
-T(#357item134-(#300item36-#357item54))
-T(-#357item134+(#300item36-#357item54))
-T("0.000")
-C,0(#330item39==1||#945item0==1)
-C,1(#319item3==1&&#319item11==0&&#357item134>=0)
-C,2(#319item3==1&&#319item11==0&&#357item134<0)
-C,3(1)
-D

逐条读条件，遇到第一个成立且指定内容的规则就选定，不把后面的真条件再覆盖上来：

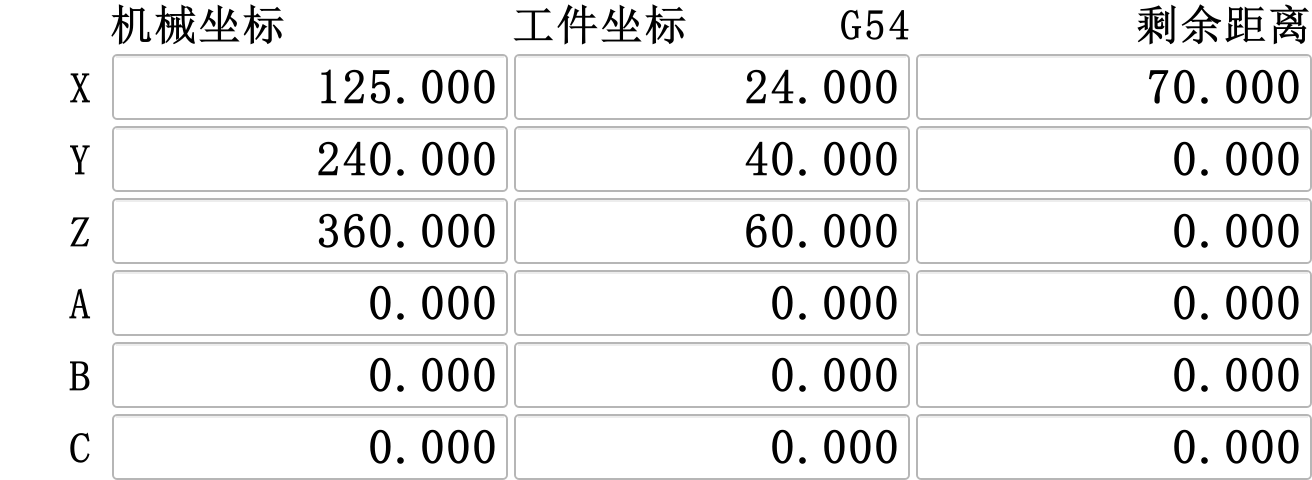

以正向计算为例：当 #357.item[134]=100、#357.item[54]=10、#300.item[36]=40 时，公式得到 100-(40-10)=70.000。

点击截图可放大查看，原始分辨率图片见离线包。

#357 的这些项来自当前执行的程序段：134对应X运动量，54对应其中的X编程坐标；#300.item[36] 是X工作显示位置。这些值由运行过程提供，定制页面时应读取它们，不把它们当作普通输入参数改写。

负向计算使用另一条公式：运动量-100、程序段内的X坐标10、显示位置-20时，得到 -(-100)+(-20-10)=70。如果同时满足RTCP显示条件，则优先显示RTCP坐标，例如图7的12.500。设计多种显示内容时，条件的排列顺序也决定了显示结果。

10．其他轴和另一种模式怎样对照

六轴都复用临时参数 #2502，用各自的 #1006.item[0..5] 标记编辑状态。原控件和正常显示表达式为：

XYZ直接使用相应工作位置、刀补和G52项；ABC使用机械显示位置，减当前工件组及 #308 的两组对应偏置。以G54为例，#324.item[4]=1，301+1指向 #302。不要把六轴都简化为同一条“机械坐标减G54”。

文件名按轴对应：edit_x、edit_x_exit、edit_x_end、edit_x.nc；其余轴使用y、z、a、b、c后缀。复制设计时，必须同时核对控件、显示公式、编辑标记和脚本目标，不能只把画面上的X改成Y。

确认脚本中 #1006.item[6]=1 的分支属于另一种定位处理。当前标准 main 将模式设为0，本章按模式0讲解当前位置的坐标设置。定制时保留这一设置；定位功能需要另外安排操作入口、目标位置和配套执行程序，不能仅切换这一个数值。

11．遇到问题，按这个顺序查

这套原设计值得学习的不是记住几个参数号，而是把“显示用的数值”“正在输入的文字”“确认交出的数值”安排清楚，再用短脚本连接各个操作。

接下来回到“程序”页面，沿文件管理看选中的文件怎样变成程序文字和加工列表中的一项。
