本篇继续读标准组态已有的设计。我们不增加按钮，也不另做文件管理器，就从“程序 → 文件管理”选一份现有 NC 程序，沿着界面和脚本看清：目录从哪里来，单击记住什么，按“选取”以后又改了什么。

1．先在原有页面上看一遍

点击截图可放大查看，原始分辨率图片见离线包。

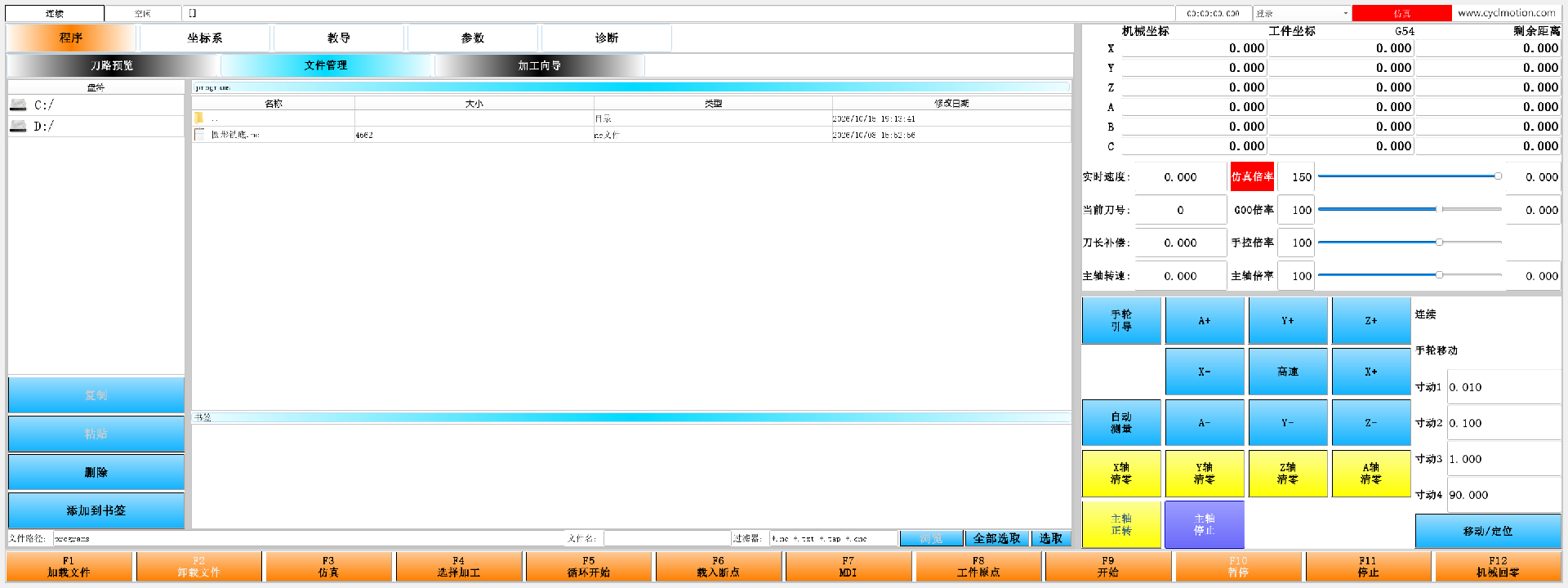

图 1　点击“程序”下的“文件管理”。本例目录为 programs，里面放着已有的 圆形铣底.nc。底部“过滤器”显示 *.nc *.txt *.tap *.cnc。右上角状态是“仿真”。

先认清下面几处：

单击文件表中的 圆形铣底.nc，先不要按“选取”。

点击截图可放大查看，原始分辨率图片见离线包。

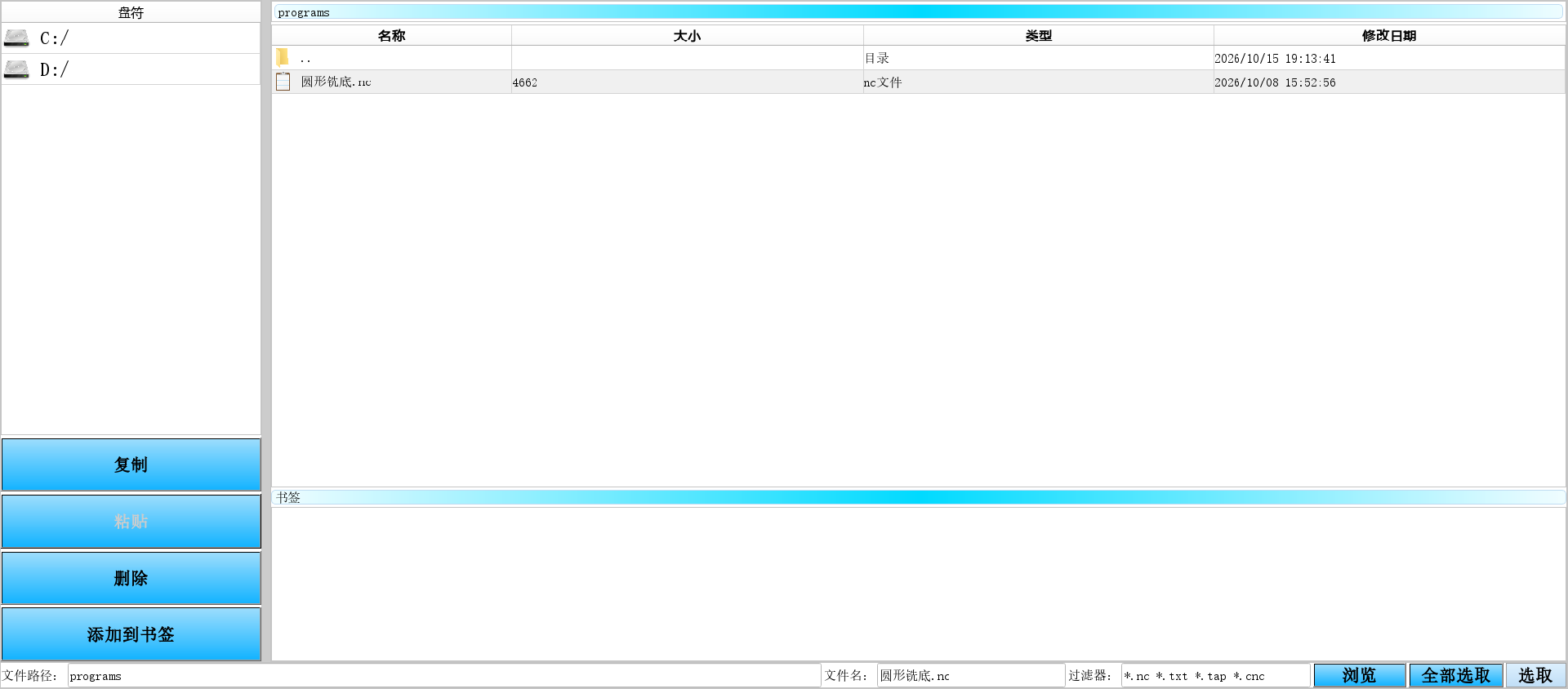

图 2　这是原生文件管理区域的截图。“文件名”现在是 圆形铣底.nc，文件表仍然显示当前目录。此时只是记住刚才点了哪个文件；本例的当前加工文件仍为空。

再按右下角 “选取”。页面回到“刀路预览”，程序文字区出现刚才那份程序：

点击截图可放大查看，原始分辨率图片见离线包。

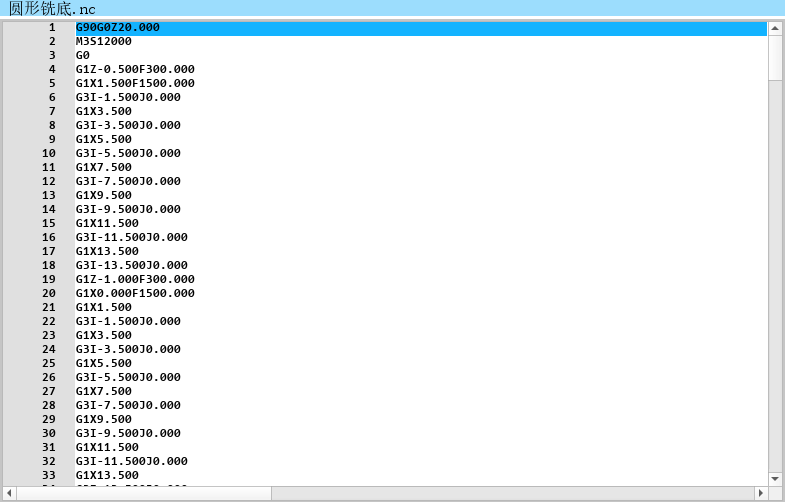

图 3　这里只截取文件标题和程序文字区。首行是 G90G0Z20.000，第二行是 M3S12000。它们是文件内容；显示这些文字不表示已经执行主轴或轴运动。

下面的加工列表同时出现一行：

点击截图可放大查看，原始分辨率图片见离线包。

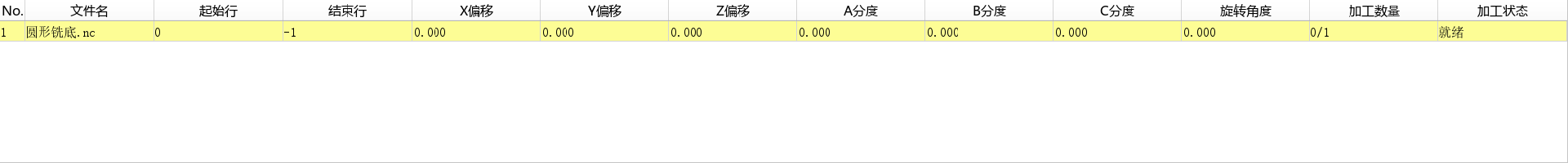

图 4　本例从空加工组开始，显示“起始行 0、结束行 -1”，各偏移和旋转角度为 0.000，“加工数量”为 0/1，“加工状态”为“就绪”。这些是本次实际数据，不能据此认为每次重选程序都会清空旧偏移。

截图采用标准界面。坐标、文件名和参数数值为讲解示例，请以实际配置为准。

2．先找这几个文件和参数

路径均相对于软件运行目录。

几组数据各管一件事：

本例可以顺着这条线读：目录 → 文件表 → 所选行号 → 完整路径 → 加工列表和文字显示。

3．进入文件页，怎样把目录变成表格

“文件管理”入口中的原有事件是：

-A:(clickedEvent:/env/file/filepage[0](#810=1))

它先把 #810 设为 1，再调用 filepage。这个脚本的完整内容是：

widgetFunc["disk","","",803]
IF#811.version==1GOTO1
#811.version=1
widgetFunc["dir",#802,"",802]
#811.itemdesc[0]="/env/file/file.ui"
widgetFunc["QFrame","fileFrame","refresh",""]
N1

按行理解：

1. disk 取得盘符，把结果放进 #803，供左侧盘符表使用。
2. #811.version 记录本次运行中是否已装入该页。为 1 就跳到末尾。
3. 第一次进入，把标志设为 1，再让 dir 读取 #802 指定的目录。
4. 把原有 file.ui 路径交给 #811.itemdesc[0]。
5. 刷新主框架内的 fileFrame，在这个位置装入文件页。

其中这一行最值得看懂：

widgetFunc["dir",#802,"",802]

第二项 #802 取的是目录字符串，第四项 802 是接收结果的参数编号。同一组参数既记目录，又保存读到的各条记录。第四项不能随手改成 #802。

dir 给每一条记录填写以下内容：

这里 .itemmax 保存文件大小，.itemunit 保存后缀；不能套用参数输入页中“上限”和“单位”的解释。

文件表对象名为 filebrows。它的行数定义为 -rows:#802itemnum，每条目录记录生成一行。本例第 0 行是 ..，第 1 行才是 NC 文件；程序不能假定第 0 行一定是文件。

#802.title 与当前读取路径相等时，dir 不列出 ..。这是控制父目录行的显示，不是限制用户只能访问某个目录。

env/main 在初始化时清掉 #811.version 和原子页路径，因此下次运行可以重新装页。file-install 用于安装参数，不在这个每次进页的调用链中。

4．单击文件，为什么还没有完成选取

文件表第一列的单击事件原文是：

-A: (clickedEvent:/env/file/enterDir[0](#2=%%))

%% 在这里交给脚本的是当前表格行号。图 2 点的是第 1 行，所以先准备 #2=1，再运行下面的完整脚本：

IF#802.itemversion[#2]==0GOTO1
widgetFunc["dir",#802.itemtitle[#2],"",802]
#802.description=""
GOTO2
N1
#802.description=#802.item[#2]
N2

如果是目录，就读取该目录，清空底部文件名；如果是文件，就跳到 N1，把名称写进 #802.description。

底部“文件名”框绑定的是 -T(#802description)，所以写入这个字段后，界面就显示名称。这几行没有填写 #334，也没有更改 #403 或 #9047。 图 2 的文件名只是最近单击记录。

这也说明：直接在“文件名”框输入一个名称，并不等于在表格中选中了那一行。“选取”读取的是表格的选中行，不能只凭这个输入框判断。

原有文件名单元格还配置了双击调用 selectFile。本篇用“单击文件 → 按选取”讲清两步；目录双击和触摸下的连续事件顺序，留待完整应用核对。

5．按“选取”后，完整脚本做了什么

右下角“选取”按钮的对象名为 pushButton_4，点击事件调用 /env/file/selectFile[0]。脚本原文如下，保留原来的编号和写法：

IF[#319.item[3]==1]+[#319.item[7]==1]GOTO2

widgetFunc["QTableWidget","filebrows","getSelectedIndex",6]
IF#6.itemnum==0GOTO1
#334.groupnum=#6.itemnum
#500=0
WHILE#500<#6.itemnumDO1
#334.item[20*#500]=1
#334.item[20*#500+1]=#802.itemtitle[#6.item[#500]]
#334.item[20*#500+2]=0
#500=#500+1
END1

#403=#334.item[1]
#9047=#334.item[1]
#324.item[2]="00:00:00.000"
#9048.channel=0
#9048.permission=widgetFunc["getFileLineNum","","",#403]
#331.item[2]=1
#810=0

#333.item[1]=0
#333.item[13]=1

#904=FIX[[#904.itemnum-1]/10]
#904.item[#904.itemnum-1]=#324
#904.itemdesc[#904.itemnum-1]=#1107.itemtitle[11]+#403
#904.itemversion[#904.itemnum-1]=0
#904.itemnum=#904.itemnum+1

GOTO1
N2
widgetFunc["messageBox",#1107.itemtitle[27],#1107.itemtitle[28],""]
N1

先把它分成五段看：

其中 #333.item[1] 是已完成计数，#333.item[13] 是循环次数。选取后分别设为 0 和 1，所以图 4 显示 0/1；后者不是“请求生成预览”的开关。#9048.permission 在这里存放文件行数，也不能按字段名称把它理解为账号权限。

未选中任何行时，脚本在 IF#6.itemnum==0GOTO1 退出。本次已核对：此时加工列表和当前文件保持不变。

取选中行的函数在当前脚本所在窗体找 filebrows。以后做另一个窗口时，不能只复制这句，而不给那个窗口建立对应的表格。

6．加工列表为何每隔 20 个字段写一次

本版本的 #334 按加工组保存。每组展开为 20 个字段，因此第 g 组从 20*g 开始：

本例只有一行被选中，循环中 #500=0。于是文件名这一句实际取的是 #802.itemtitle[#6.item[0]]，也就是 #802.itemtitle[1]，再写到 #334.item[1]。

注意这里有两个不同的 1：一个是文件表行号，一个是第一加工组的文件路径字段号。恰好相同，不表示它们总是相同。选中第 4 行时，第一组文件路径依然写到 #334.item[1]。

文件表允许多选；每个被选中的行都会进入循环。最终加工顺序应以加工列表为准，不要把它当成保证按照鼠标点击先后排序。

重选文件时，标准脚本只明确写了每组的 0、1、2 号字段。 如果原加工组仍被保留，结束行、偏移和旋转设置也可能被保留。图 4 中的默认值来自本例空加工组，不是脚本把所有这些字段重新清零。

右下角的“全部选取”使用 selectAllFile。它遍历当前目录记录，按文件标记选取，不依赖当前高亮行，也不递归读取子目录。本次目录中只有一个文件，因此它得到的也是这一组程序。

普通“选取”脚本没有单独排除目录行。使用时确认选中的是文件；以后定制选择入口时，也应明确是否需要增加目录检查。这里不修改原功能。

7．程序文字和刀路，分别怎样取得

刚才脚本连续写了：

#403=#334.item[1]
#9047=#334.item[1]

第一行设置当前加工文件，第二行设置程序文字区要读的文件。两处在这一步使用同一条路径。

主 UI 中程序文字区的绑定原文为：

-T(#9047<<#9048.channel) -D
-C(#319.item3==1||#319.item7==1)
-R0

#9047 给出文件，#9048.channel 给出显示行位置；-D 让它参加界面更新，后面的条件控制忙状态下只读。软件在装载 UI 时，为这个位置建立实际的程序编辑控件。读者主要看绑定，不必按 .ui 里的控件类名去另写一套读文件代码。

软件会比较文件路径、修改时间和大小，发生变化时再读取文字。文件大小还必须小于 #9980.item[6]*1000 字节；打不开或超过这一显示条件时，文字区可能为空。getFileLineNum 也是读文件行数，不检查 G 代码是否合法。本例取得 324 行；失败或达到大小限制时可返回 -1。

#331.item[2]=1 请求清掉旧刀路。清旧刀路、显示新文字，都不是让 NC 解释器重新生成整份刀路的命令。 标准 selectFile 没有写入加工启动位。

点击截图可放大查看，原始分辨率图片见离线包。

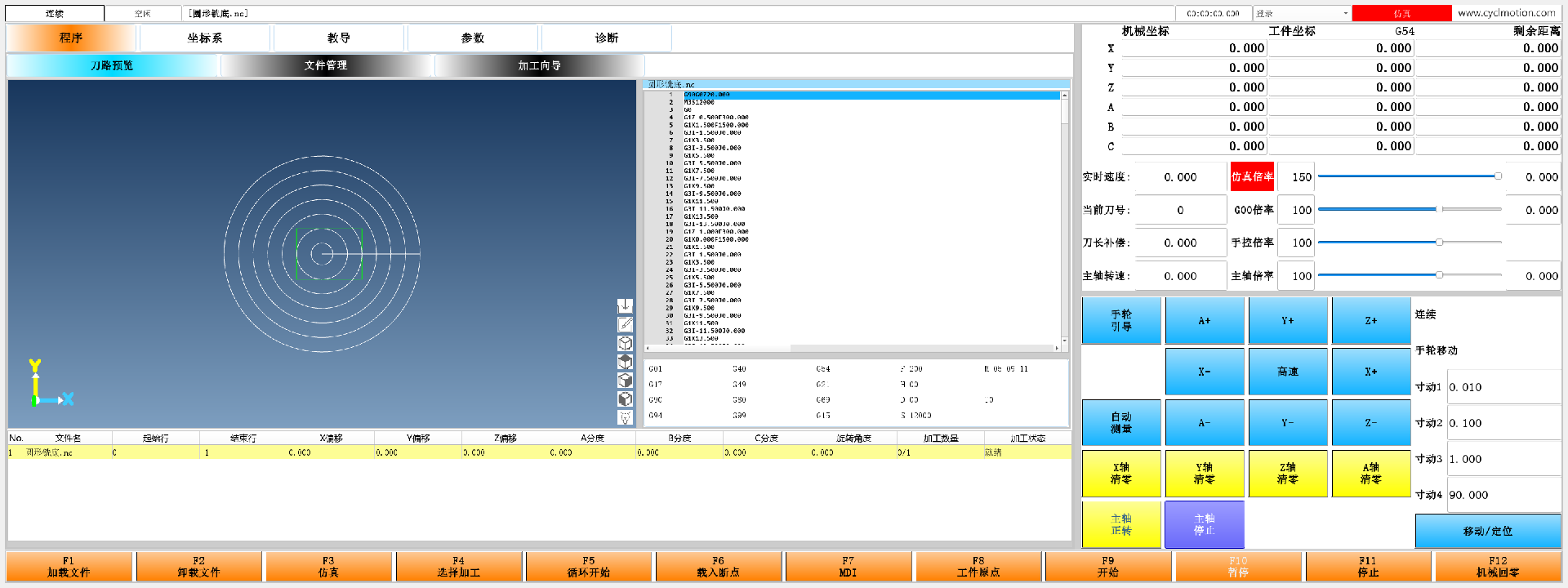

图 5　为对照同一程序的内容，本图在选取之后另行调用原有 NC 解释与绘图代码，离线生成左侧刀路；右侧文字和下方加工列表仍对应 圆形铣底.nc。这不是“按选取就立即生成刀路”的截图，也不是完整发布版点击仿真的验收结果。未启动机床调度；具体仿真与启动流程放到加工篇讲解。

还有一种常见操作：在已有加工列表里点另一行。它使用 env/funcscripts/selfilelist 更新 #9047 等显示数据，脚本没有同时给 #403 赋值。所以“我正在查看哪份程序”与“当前加工文件”需要分别判断。

8．路径和过滤器怎样交给脚本

原有两个输入框分别这样绑定：

-T(#802)
-D
-A: (Return:/env/file/setDir[1])

-T(#802unit)
-D
-A: (Return:/env/file/filter[1])

第一段是“文件路径”，第二段是“过滤器”。按回车时，输入先写回绑定字段，再执行 Return 对应脚本。setDir 的完整内容为：

#802.description=""
widgetFunc["dir",#802,"",802]

filter 的完整内容只有：

widgetFunc["dir",#802,"",802]

这两处正好说明：输入框负责把用户输入交给参数，短脚本负责让后续工作发生。 不需要每个输入框都重新实现文件枚举。

多个筛选式用空格分隔，如 *.nc *.tap。截图中的 *.nc *.txt *.tap *.cnc 就是四种筛选式。它只筛选文件名，目录仍然列出，也不会判断文件内容能否加工。

本次用原输入事件核对了两种结果：提交 *.nc 后，文件仍在表内，最近单击的文件名保留；重新提交当前目录后，文件表仍在，底部“文件名”被清空。这与两个脚本是否包含清空语句一致。

再次切到“文件管理”时，filepage 因 #811.version==1 跳过重新读目录。因此外部程序刚生成的文件没有出现时，可以重新提交目录或过滤器；单纯切走再回来，不保证刷新文件表。

9．书签、浏览和其他入口放在哪里

读懂主线后，再看页面周围的原有功能：

本篇没有执行外部浏览、复制、粘贴或删除，也未验证书签保存重启。相关脚本和限制可以查 文件操作详细资料。

底部 F1“加载文件”还是另一个入口，使用 env/funcscripts/selectfile 打开原生文件对话框。它还有与 #929.item[4] 有关的逆向处理及仿真启动分支，不能因为名称相似，就认为它和文件页的 selectFile 完全一样。分析组态时，要以实际按钮指向的路径为准。

10．以后定制文件相关功能，照这条线检查

如果客户以后提出“默认进入某个程序目录”“只显示某类文件”“让外部生成的程序进入列表”，先确定要接在哪一步：

如果给文件表增加筛选行、另行排序或分页，要重新检查“可见行号 → #802 记录号”。当前脚本能直接使用行号，是因为原表一行对应一条目录记录。

常见问题可以这样查：

本篇先把现有选择流程读通，不增加客户专用目录、按钮或安装脚本。后续学习教导功能时，再看已有页面怎样把用户给出的动作和参数组织成 NC 程序。
