上一课讲清了右键菜单的内容和选择动作。这一课用主界面坐标区的原轴菜单，说明选择怎样写进共用参数，以及整行坐标怎样跟着显示或隐藏。

本篇使用标准坐标区和原轴菜单。先读懂设置的来源，再在后面的教导采点篇中看同一个设置怎样控制轴列和生成代码。

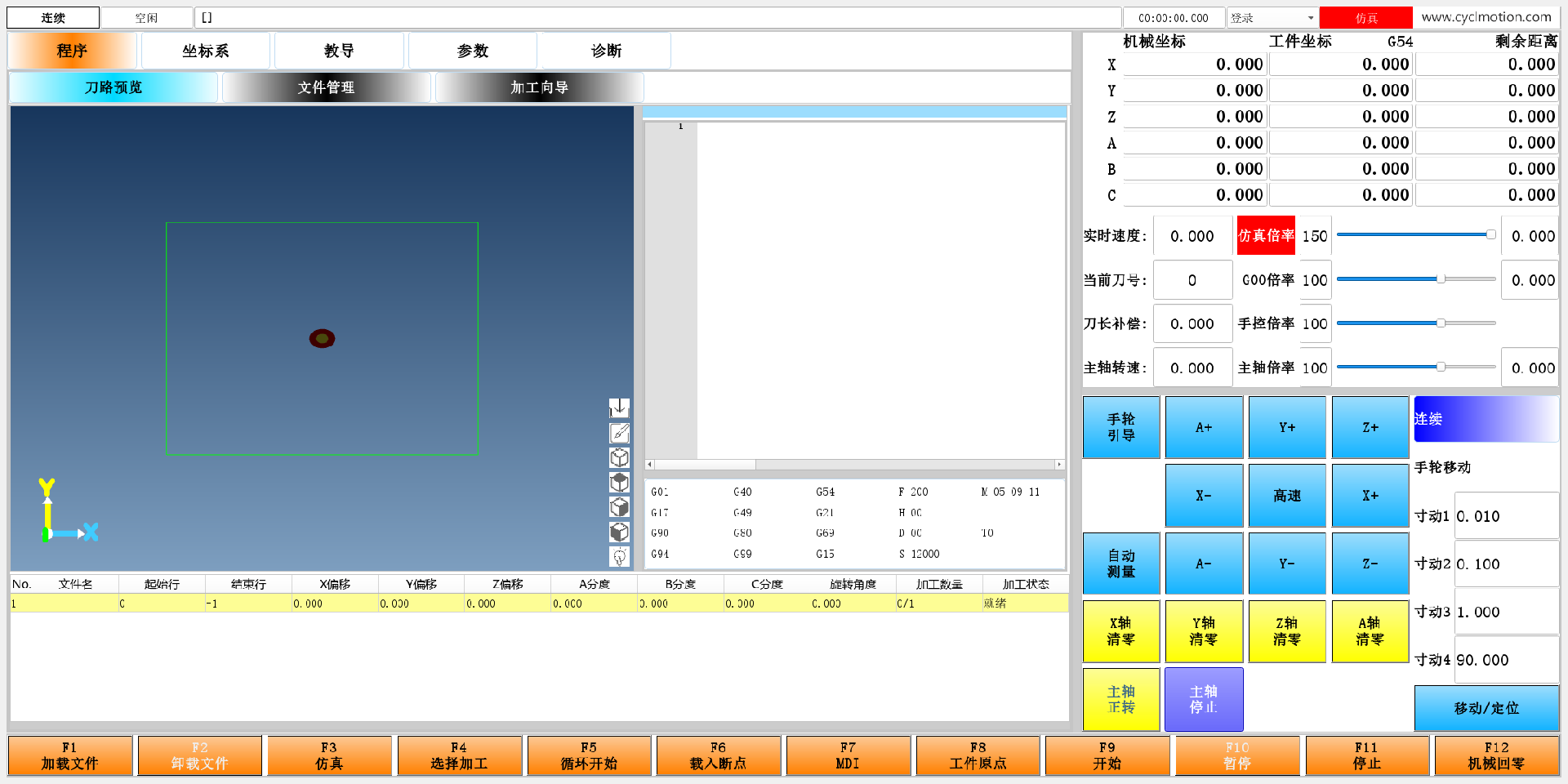

1．先找到主界面右侧的坐标区

点击截图可放大查看，原始分辨率图片见离线包。

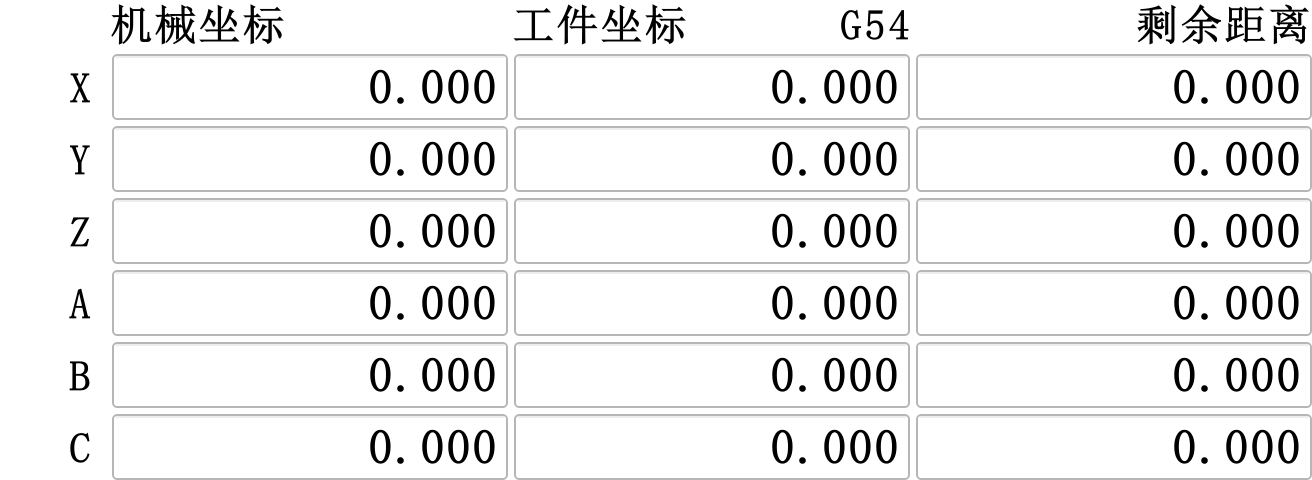

坐标区从左到右显示“机械坐标”“工件坐标”和“剩余距离”；中间还显示当前工件坐标组，例如 G54。每个轴占一整行。只看右侧这块区域就能读懂本章，不需要在其他页面寻找新的设置按钮。

点击截图可放大查看，原始分辨率图片见离线包。

这里应区分三件事：

因此，把 C 行隐藏不等于让 C 驱动器立即断使能，也不等于把 C 轴的寻零状态清掉。

2．开发者权限下，右键点坐标标题

使用软件原有登录入口取得开发者权限，再在“机械坐标”标题上点击鼠标右键，松开后出现原菜单。

点击截图可放大查看，原始分辨率图片见离线包。

标题控件 label_23 在 env/maininterface/maininterface.ui 中有这条属性：

-A:(rightMouseButtonRelease:/env/program/coordcnfmenu[0])

可按顺序读成：右键松开 → 调用 coordcnfmenu → 使用属性中指定的通道。[0] 是本系统的通道写法，不是菜单第0项。其他通道规则见前面的菜单篇。

原 env/program/coordcnfmenu 只有三行：

IF#1026.item[0]!=2GOTO1
widgetFunc["PopMenu","","",912]
N1

第一句检查当前权限。不是2就直接跳到结尾；等于2才用参数 #912 建立菜单。因此，这个入口只在开发者权限下弹出轴配置菜单。

“工件坐标”等原标题也配置了相同入口，所以不必在每个标题后复制一份菜单内容。

3．看懂C轴这一项，就能看懂其他轴

#912 既保存菜单内容，也存放这套标准组态使用的轴标记。它的菜单前面有一个标题项和一个分隔项，因此C轴是菜单第7项，轴标记却是第5项。两种下标都从0开始。

C菜单项的几个字段分别负责不同事情：

动作文字原文：

/env/funcscripts/menuconfig<<#912itemmax5=1-#912itemmax5

当原值为1，1-1得到0；再次点击，1-0得到1。菜单处理先计算 << 后附带的表达式，再分派前面的回调脚本。menuconfig 在这里承担原菜单刷新工作；不是它在决定C轴的新值。

勾选规则原文：

-C(#912itemmax5==1)
-R0

这里的 -R0 用在菜单项上，表示按条件0设置勾选状态。不能把输入框的“只读”解释搬过来。这个例子也说明，itemmax 虽然通常可用来保存参数上限，在这份标准设计中却被选作轴标记的存放位置；应按实际读写用途理解，不能只猜字段名称。

4．为什么主界面的C轴整行会消失

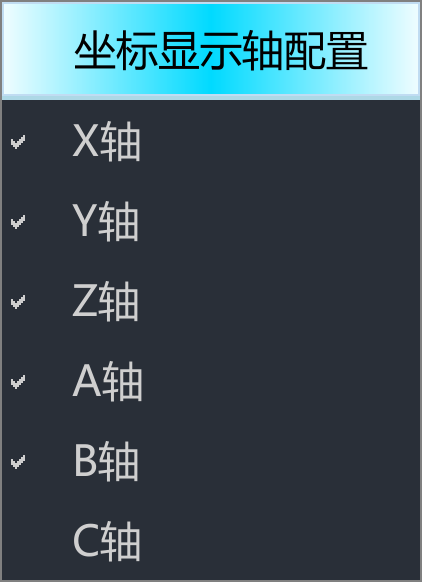

点击菜单里的“C轴”，取消勾选。

点击截图可放大查看，原始分辨率图片见离线包。

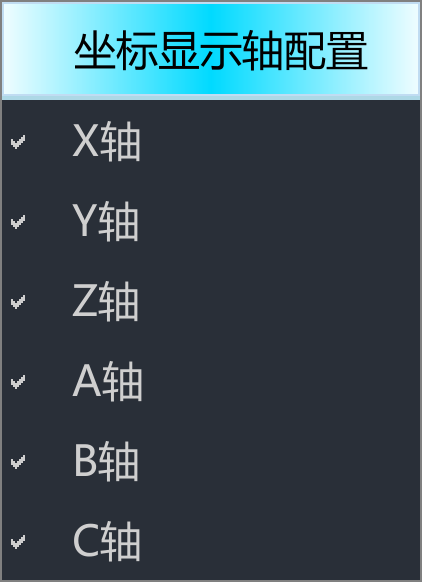

再次打开菜单，C轴的勾选也消失：

点击截图可放大查看，原始分辨率图片见离线包。

原C轴容器名为 frame_24，它的相关属性是：

-C(#912itemmax5==1)
-V0

-C(...) 定义条件0；-V0 把该条件用于可见性。当标记为0，隐藏的是装着C轴名称、图标和坐标框的整行容器。这样不必分别给每个小控件重复写隐藏逻辑。

六轴对应的原容器如下：

不要因为这一段没有 -D 就认为不会更新。当前控件处理也会根据可见性条件登记需要更新的对象；-D 的文字刷新作用和 -V 的显示条件是两件事。

5．重新显示坐标行

在同一个菜单中重新勾选C轴，标记恢复为1，坐标行随即显示：

点击截图可放大查看，原始分辨率图片见离线包。

菜单勾选和坐标行显隐读取的是同一个参数。实际机床需要使用哪些轴，应与机台配置保持一致；其他标准功能也会读取这些标记，下一节继续说明。

6．这个标记还被哪些标准功能使用

菜单标题叫“坐标显示轴配置”，但原组态已经在更多位置使用这些标记。理解这个范围后，才能知道为什么不宜把它当作随意隐藏画面的开关。

7．轴选择怎样保留到下一次启动

先分清两个时刻：点击菜单后，内存中的 #912.itemmax[5] 已经改变；配置文件是否保存，需要另看保存流程。

menuconfig 负责刷新菜单。参数保存由退出流程处理：独立应用正常关闭时运行 env/close，其中调用：

widgetFunc["SysFunc","","saveParamBak",0]

对应内置处理把参数写入备份。独立应用使用 setting-bak0；客户端使用与自身配置对应的备份名称。启动时先读取环境配置，再读取有效的参数备份；文件存在情况、保存时间和版本检查共同决定采用哪份备份。

保留轴选择时，应使用软件的正常退出入口，并在同一配置目录、同一种启动方式下重新打开。强制结束进程会绕过正常退出流程。遇到设置没有保留的情况，应检查退出保存和启动读取所用的配置目录及备份文件。

8．从原设计中学会三种用法

1. 共用一个设置。 菜单修改它，其他页面和脚本读取它；后面的教导采点篇继续说明它怎样控制列和生成轴字。
2. 控制一整组控件。 把坐标行放进同一个容器，用容器的显示条件一起控制。
3. 区分当前值和保存文件。 点击菜单改变当前参数；退出保存与启动读取决定下次是否保留。

菜单不出现时，检查开发者权限和右键释放事件；勾选不对时，对照菜单项下标与轴下标；坐标行不跟着变化时，检查是否读取同一个标记；重新打开后选择丢失时，检查配置目录与备份处理。
