上一篇用 #810 解释了“程序”页面的三个页签怎样切换。这一篇继续看同一个界面：“程序”两个字从哪里来，坐标框为什么显示三位小数，右上角为什么显示“仿真”，它的背景又为什么是红色。

这些内容都来自现有标准组态。本篇只读已有文件、观察已有页面，不增加按钮或参数。读完后，你应当能从一个显示位置找到它引用的参数，并分清文字、数值、选项和外观各由什么决定。

1．先找到这三个位置

进入“程序 → 刀路预览”，先看下面这张完整页面图。

点击截图可放大查看，原始分辨率图片见离线包。

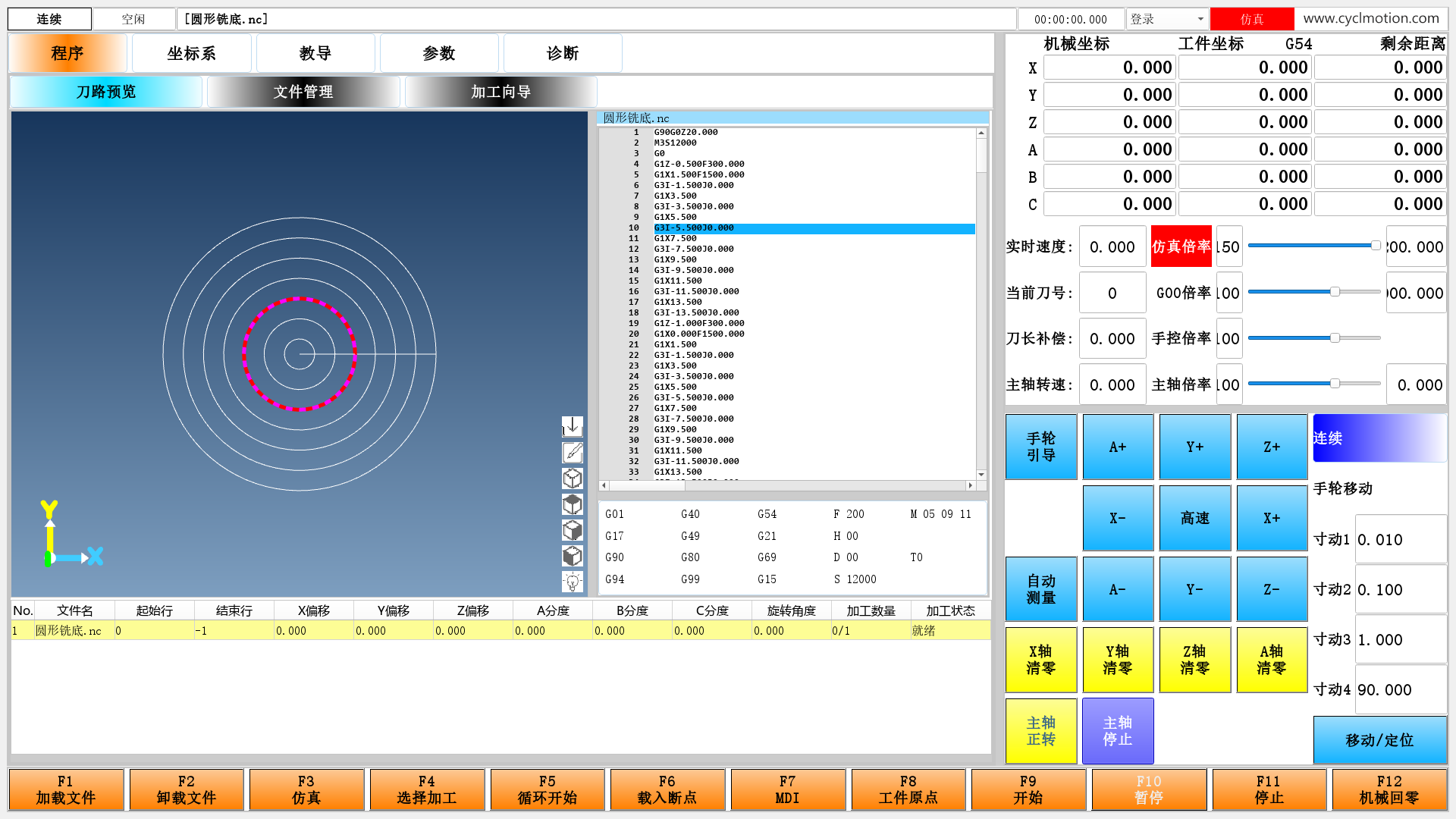

图 1　标准程序页面。左侧是“圆形铣底.nc”的刀路，右侧显示该文件的程序内容。本篇关注左上方“程序／文件管理”的文字、右侧“机械坐标”列，以及右上角红底白字的“仿真”。图中坐标为离线显示值，没有启动加工。

三处都会用到 -T(...)，但括号中的内容不同，显示结果也不同。先沿着具体位置读，不必一开始记住所有 UI 属性。

截图中的坐标和数值为示例，请以软件和机台的实际配置为准。

2．到哪里找这些设置

打开软件运行目录中的 env/maininterface/maininterface.ui。可以用 Qt Designer 查看，也可以用文本编辑器搜索控件名字。

这里继续看 accessibleDescription 属性。本系统把显示内容、更新要求和条件等写在这个属性里。状态标签的具体颜色则写在 styleSheet 属性中。它们都是编辑器里的真实属性名。

文字来源还会用到以下文件：

下面解释参数时，会采用 #1100.itemtitle[0]、#300.item[30] 这样的完整字段写法。UI 属性中则保留原文件里的 #1100itemtitle0、#300.item30 等写法。复制 UI 属性时按所给原文复制，不能把脚本中的字段写法机械套入 UI。

3．“程序”两个字怎样显示出来

找到 label_39。它的 accessibleDescription 完整内容为：

-T(#1100itemtitle0)
-A: (clickedEvent:/env/programpage[0](#810permission=0))
-C1(#810permission==0)
-C0(1)
-D

上一篇已经解释过点击和选中外观。本篇先抓住第一行：

-T(#1100itemtitle0)

它要求标签从 #1100.itemtitle[0] 取得显示文字。这里读取的是“第 0 个子项的名称”，不是 #1100 的数值，也不是 #1100.item[0] 的数值。

到中文语言包 env/i18n/translatPack-0 中，可以找到：

#1100.itemtitle[0]="程序"

到英文语言包 env/i18n/translatPack-1 中，对应行是：

#1100.itemtitle[0]="Program"

两个文件写入的是同一个字段。中文包写“程序”，英文包写“Program”；原标签始终读取这个字段，所以可以使用同一份 UI。

“文件管理”采用相同的方法。它在 label_45 中的显示设置为下面这一行；这里是节选，完整点击设置见上一篇：

-T(#1100itemtitle6)

中文包写入：

#1100.itemtitle[6]="文件管理"

英文包写入：

#1100.itemtitle[6]="File Management"

于是，可以把过程连起来读：

语言脚本写入名称 → 标签的 -T(...) 读取这个名称 → 页面显示相应文字。

这也解释了一个常见现象：在 Qt Designer 中只修改标签的 text 属性，软件运行后又显示回原来的名称。对于这里的标签，运行时还会按 -T(...) 重新取文字。要理解实际显示，应该继续查它引用的名称字段和语言包。

修改磁盘上的语言包文件，也不等于当前界面立即改变。文件中的赋值需要被执行，内存中的文字改变后，控件才可能更新。标准语言切换脚本还会刷新菜单、表格并重新准备部分页面；完整语言定制方法放到语言专题中讲。

4．机械坐标怎样从数值变成显示文字

找到 X 轴机械坐标框 lineEdit_10。它的完整组态属性只有两行：

-T(#300.item30)
-D

第一行读取 #300.item[30]，第二行要求运行中继续更新显示。这个框的 readOnly 属性为 true，所以这里是查看位置，不是输入目标位置。

在当前六轴配置中，机械坐标显示值的对应关系为：

这里的 30、31、32 是系统已有的坐标显示字段。它们的用途由软件内置，读者无需重新定义，也不要为了显示示例数值而改写机床运行参数。

为什么 12.5 会显示成 12.500

下面仍是原生坐标区，离线演示给 X、Y、Z 准备了 12.5、-3.25、8 三个值。页面实际显示如下：

点击截图可放大查看，原始分辨率图片见离线包。

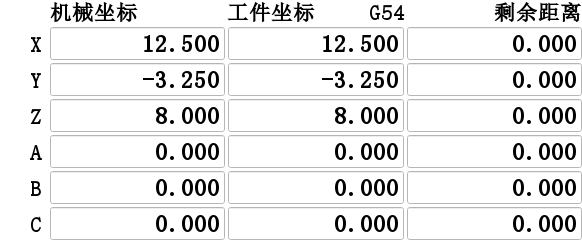

图 2　图 1 右侧坐标区的同一套控件，在另一组离线演示值下的显示。重点看“机械坐标”列：X 为 12.500，Y 为 −3.250，Z 为 8.000。无需移动机床或在软件中输入这些数值来完成本课。

这些坐标子项的类型是实数。软件根据数值及显示规则形成文字，不是每一个数值都需要在脚本中手工拼出三个零。

当前这条实数显示路径还检查 #330.item[8]。该字段关联直线轴默认编程单位：值为 0 时按三位小数显示，值为 1 时按四位小数显示。两种语言包分别给出“公制mm／英制inch”和“mm／inch”。

小数位数、长度单位、机床精度是不同的事情。 这一段只解释文字格式。显示四位小数不能证明机床具备相应精度；也不能把单位选择当作单纯的排版开关，为了改变小数位随意切换。本章不讲单位转换操作。

这个坐标框的 -T(...) 只读取数值，没有追加“mm”或“inch”的文字。参数中存在单位说明，并不代表每一个数值框都会自动显示单位。

数值从哪里来，页面是否负责计算坐标

本例的机械坐标框直接读取系统准备好的显示字段。系统会按运行状态更新坐标并整理显示值，页面再读取它。画面上的 -T(#300.item30) 本身没有发出移动指令，也没有定义工件原点。

右侧“工件坐标”列使用了另外的设置，还涉及坐标偏置和输入过程。不能因为两个框看起来相同，就把机械坐标框的写法复制过去并假定含义相同。本篇先读懂“机械坐标”这一列；坐标计算和坐标设置另有专章。

5．状态值为 1，为什么显示“仿真”

右上角的 label_22 使用下面这一行取得文字：

-T(#319.item11)

它读取的是 #319.item[11] 的值，却没有直接显示 0 或 1。原因是这个子项的类型为选项，软件会把值当作选项编号，再取对应文字。

中文语言包中的相关两行为：

#319.itemtitle[11]="仿真?:"
#319.itemunit[11]="联机<<仿真"

逐项分开看：

选项编号从 0 开始，因此：

英文语言包的原文是：

#319.itemtitle[11]="Simulation? :"
#319.itemunit[11]="Online << Simulation"

英文选项分隔符两侧包含空格，引用时保留原文。两种语言使用同一个状态值和同一个 UI 控件，只替换选项文字。

这里尤其要注意 .itemunit 要结合参数类型来读。在数值参数中，它常用于单位说明；在这个选项参数中，它保存的是选项列表。看到名称里有 unit，不能把所有内容都理解成毫米、度或转速单位。

右上角状态是软件已有的内置状态。学习它的显示方法，不需要修改其类型或人为改写状态值。以后阅读其他状态标签时，可以依次查：引用的值 → 子项类型 → 选项文字。

6．同样显示“仿真”，为什么背景可能不同

先看图 1 右上角的局部：

点击截图可放大查看，原始分辨率图片见离线包。

图 3　“登录”右边是红底白字的“仿真”。文字反映仿真选项，红色背景来自未连接条件。颜色和文字各有自己的来源。

label_22 的完整 accessibleDescription 为：

-T(#319.item11)
-C2(#324_item12==0)
-C0(#324_item12==1&&#319.item11==0)
-C1(#324_item12==1&&#319.item11==1)
-D

第一行已经读过。现在读中间三条条件：

这里 && 表示两边条件都要成立。#324.item[12] 是软件内置的控制卡连接状态，和 #319.item[11] 的仿真选项是两个字段。

-C2 的 2 是外观编号，不是“红色”的通用代号。具体颜色在这个标签自己的 styleSheet 中定义，下面保留原内容并统一缩进：

QLabel[style="2"]
{
    color:rgb(255,255,255);
    background-color:rgb(255,0,0);
}
QLabel[style="1"]
{
    color:rgb(0,0,0);
    background-color:rgb(255,255,0);
}
QLabel[style="0"]
{
    color:rgb(0,0,0);
    background-color:rgb(0,255,0);
}

color 是文字颜色，background-color 是背景颜色。于是可以把这个标签的完整显示规则列出来：

这张表解释原有显示条件，不要求读者在机床上逐一制造这些状态。单看“联机”两个字不能判断控制卡已连接，单看红色也不能判断是否处于仿真。 本标签必须把文字和连接条件一起读。

以后查看其他控件的 -C0、-C1、-C2 时，也要找到它实际使用的样式表。这些编号的颜色由各控件或其所在页面定义，不是整套系统统一固定的三种颜色。

7．-D 怎样让显示跟着变化

前面几个控件都有 -D。它要求软件在运行中继续更新显示文字，而不是只在建立控件时取一次值。

以 X 轴机械坐标框为例，可以按这个顺序理解：

1. 页面建立时，读取 #300.item[30]，按实数格式形成文字。
2. 后续系统更新这个显示字段。
3. 界面更新时，原来的 lineEdit_10 再读这个字段，换成新的文字。

离线核对时，这个框已经从 12.500 更新到 28.750，没有重新装入 UI 文件。图 2 展示的是前一个值，后一个值用于核对更新过程。

对于状态标签，更新时既会读取状态文字，也会检查外观条件。-D 不负责连接控制卡、不负责运行语言包，也不负责保存参数；它解决的是显示跟随数据变化的问题。

这里也不要把规则概括成“没有 -D，控件就完全不会变化”。条件外观有自己的更新处理，某些操作还会主动刷新控件。对本篇这种持续显示文字和数值的控件，直接对照原有 -D 设置来理解即可。

更新还会考虑控件是否可见、是否正在输入等情况。例如输入框正在编辑时，不应想当然地要求每次刷新都覆盖操作者正在输入的文字。当前机械坐标框是只读显示，本篇不展开输入框的提交过程。

8．把一个显示位置完整地读下来

现在再看右上角“仿真”，可以按以下步骤把设计过程讲清楚：

1. 在主 UI 中找到 label_22，先读 accessibleDescription。
2. -T(#319.item11) 说明文字来自第 319 号参数的第 11 个子项。
3. 这个子项是选项类型；当前值 1 选中“联机<<仿真”中的第 1 项。
4. 显示的文字因此为“仿真”；英文包下为“Simulation”。
5. #324.item[12] 为 0，所以 -C2(...) 选中 2 号外观。
6. styleSheet 将 2 号外观定义为白字红底。
7. -D 使后续文字继续跟随参数更新，外观条件也在界面更新中重新检查。

读“程序”名称时，重点查名称字段；读坐标时，重点查数值字段和实数格式；读状态时，还要查选项文字和外观条件。同样的 -T(...)，要连同控件种类、引用字段和参数类型一起读。

上一篇还见过 fileFrame 的 -T(811)，它用于说明这个区域装入什么内容。不能把这一篇标签和数值框的解释，直接套到所有控件上。

9．怎样自己核对，显示不对先查哪里

本课可以只读文件、观察页面完成，不要求改写运行参数。

出现问题时，按下面的顺序查：

读完这一篇，你应能回答三个问题：页面读了什么；软件怎样把它变成文字；什么时候重新显示。 下一篇将沿着这些参数继续看：一个现有参数窗口怎样生成输入行，用户输入以后又写回哪里。

本篇只读坐标框之后，可在坐标输入框篇继续看原工件坐标框：怎样切换内容候选、保护输入文字，以及按Return、Esc或移开焦点后分别做什么。
