上一篇解释了页面怎样显示参数。这一篇再往前走一步：操作者在窗口里输入一个数，软件怎样知道它属于哪个参数，又怎样把它交给后面的宏程序使用。

我们用已有的“内孔心探测参数配置”窗口来读设计。它已经有名称、输入值、说明、单位和下拉选项，本篇不增加按钮、参数或新的探测功能，也不要求执行探测动作。

1．先看这个现成窗口

点击截图可放大查看，原始分辨率图片见离线包。

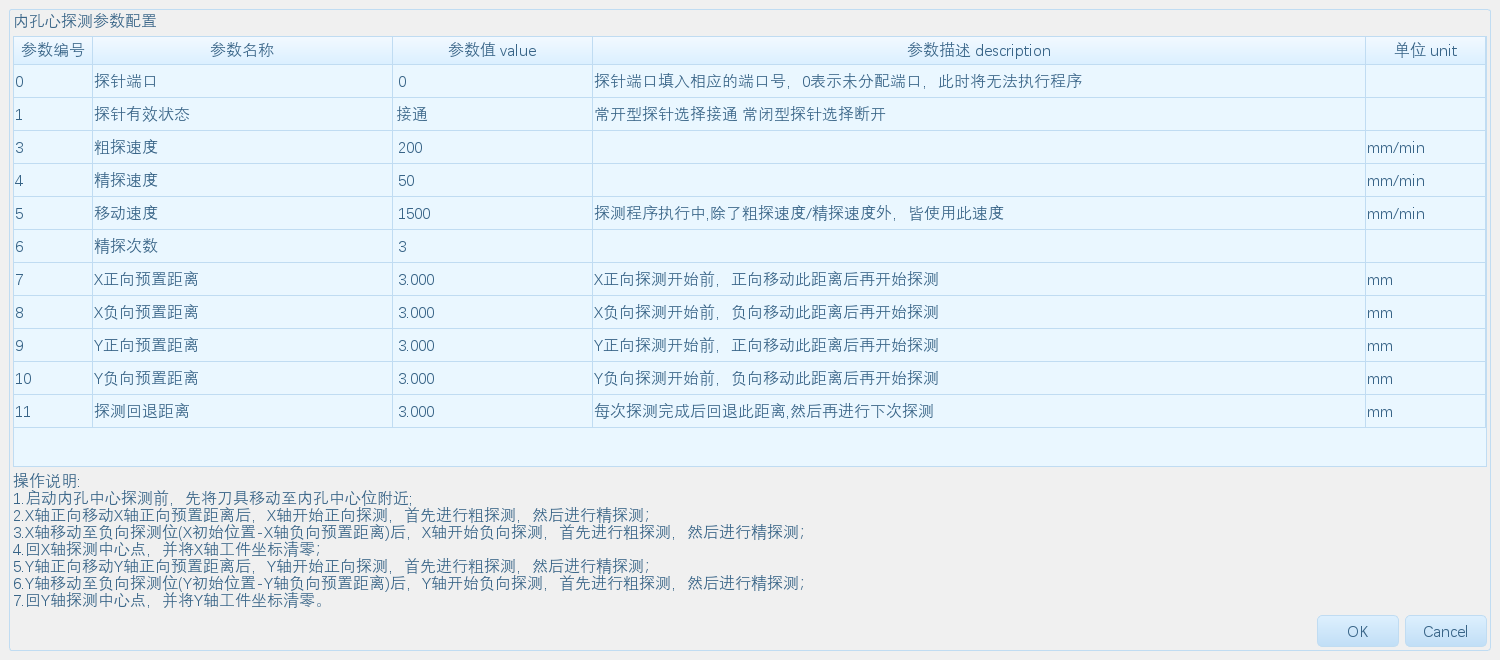

图 1　原生 env/macroParam.ui 读取内孔心探测的参数后形成的窗口。图中的端口为 0，表示未分配；其他数值用于讲解现有设计，不是机床调试推荐值。底部按钮实际显示 OK 和 Cancel，下文分别称为确认和取消。

先观察四处：

• 顶部是“内孔心探测参数配置”，底部是一段操作说明。
• 中间有“参数名称”“参数值 value”“参数描述 description”“单位 unit”等列。
• “精探次数”显示 3，“X正向预置距离”显示 3.000，两种输入使用不同的参数类型。
• 左边的编号是 0、1、3、4……11，没有 2。这不是漏画了一行，后面会解释原因。

从哪里进入？ 标准功能库已有“内孔心／探测”，对应功能定义 #911.itemdesc[50]，调用 customprobe/centerprobing.nc。如果客户面板已经配置了这个功能键，就从该键进入。当前核对的 setting-env 没有把 50 号功能放入右侧面板的 36 个位置，所以不能把它写成所有用户都有的固定按钮，也不能把“自动测量”按钮当作同一入口。如何把已有功能放到面板上，留到下一篇功能键区讲解。

本课可以对照文件和图片学习参数窗口的设计。实际使用探测功能前，应先完成对应功能键和机台参数的配置。

2．先找到四份文件

下面的路径都相对于软件运行目录。

center-install 是以前组件部署留下的脚本，只在当时部署时调用过，后续不会再被调用。软件启动、打开参数窗口、执行探测，都不再依靠它重新定义这组参数。本篇保留它，是因为文件完整展示了相关宏变量当时的定义过程，适合用来学习。

日常运行使用的是已经保存在系统配置中的参数定义和数值。软件装载这些参数，语言包设置对应文字，centerprobing.nc 在开窗前准备本次要用的值，macroParam.ui 再读取它们生成窗口。要分清：历史部署脚本说明“这些参数当初怎样定义”，当前配置和实际执行的脚本说明“现在使用什么”。

因此，只修改磁盘上的 center-install 不会改变当前窗口，也不会在下次启动时自动生效。本课只把它当作定义过程的参考，不把它作为当前功能的运行步骤或修改入口。

env/interfaceconf/macrodialog.ui 是另一个窗口，用于开发者编辑参数定义。本篇的 macroParam.ui 面向功能使用者，主要填写已经定义好的参数值。两个文件名相近，打开的用途不同。

3．打开前，宏程序先选中哪一组参数

centerprobing.nc 开头到请求打开窗口为止，原文如下。这是完整的开窗前段，后面还有探测动作，不能把整份 NC 当作普通界面练习来运行。

#2500=2050

^2500.item[0]=#902.item[42]
^2500.item[1]=#902.itemmax[42]

MarcoDialog "/env/macroParam.ui"

按执行顺序读这四条语句：

1. #2500=2050：本次窗口使用第 2050 号参数。
2. ^2500.item[0]=#902.item[42]：把系统配置的 3D 探测信号端口复制到本次输入的第 0 项。
3. ^2500.item[1]=#902.itemmax[42]：把相应有效状态复制到第 1 项。这里 .itemmax[42] 被标准组态用于存有效状态，不能只按字段名字把它解释成“端口最大值”。
4. MarcoDialog：请求打开原有的通用参数窗口。命令拼写就是 MarcoDialog。

这里用的是 #902 的第 42 项，不能和另一套普通探测信号配置混用。信号和防撞动作的详细内容见 两种探测信号，本课继续看参数窗口。

#2500 和 ^2500 可以这样区分：

所以，窗口不必把 2050 写死在每个控件中。先把要编辑的参数号放到 #2500，窗口再通过 ^2500 找到它。其他功能可以选择自己的参数号，复用同一个 UI 文件。

#2500 是共享参数，不是每个窗口各有一份。这个窗口仍在使用它时，另一个脚本如果把它改成其他编号，读写目标就可能改变。应结束当前编辑过程，再选择下一组参数并建立窗口。

4．把一项参数定义完整地读下来

历史部署脚本 center-install 当时用 #2050.itemnum=12 定义了 12 个子项，编号是 0～11。当前配置中也保留了这 12 个子项。下面借原文件读懂“精探次数”的完整定义：

#2050.itemtitle[6]="精探次数"
#2050.itemdesc[6]=""
#2050.item[6]=3
#2050.itemunit[6]=""
#2050.itemtype[6]=3

再看一个带小数和单位的输入：

#2050.itemtitle[7]="X正向预置距离"
#2050.itemdesc[7]="X正向探测开始前，正向移动此距离后再开始探测"
#2050.item[7]=3
#2050.itemunit[7]="mm"
#2050.itemtype[7]=2

它的值同样从 3 开始，但类型是 2，按实数显示，所以图 1 中为 3.000。单位文字放在另一列，输入框内仍是数值。

这些赋值说明当时怎样建立参数。图中的当前值来自本次装载的配置；客户后来如果修改并保存了参数，应以自己的当前配置为准，不能拿历史脚本里的初始值代替当前值。

下拉选项则这样定义：

#2050.itemtitle[1]="探针有效状态"
#2050.itemdesc[1]="常开型探针选择接通 常闭型探针选择断开"
#2050.item[1]=0
#2050.itemunit[1]="接通<<断开"
#2050.itemtype[1]=4

类型 4 使本表创建下拉框；此时 itemunit 存放选项文字，用 << 分隔。第一项“接通”对应数值 0，第二项“断开”对应数值 1。程序保存的是编号，不是这两个汉字。

“探针有效状态”设置的是把哪种电平当作有效，不能把框里显示“接通”理解为探针此刻已触发。 上一篇的控制卡连接状态也不是这里的字段。

本例用到的三种类型就可以整理为：

这是本窗口如何使用类型的规则。类型还影响数值转换和显示，不能只为改变外观就随意改动已有参数类型。

5．UI 怎样把这些定义变成表格

用 Qt Designer 打开 env/macroParam.ui，找到 tableWidget，查看 accessibleDescription。这个属性存放本表的组态写法，完整内容如下：

{
-标题：(#9500_itemtitle0),0
-标题：(#9500_itemtitle1),300,6
-标题：(#9500_itemtitle7),200,6
-标题：(#9500_itemtitle3)
-标题：(#9500_itemtitle8),120
-属性：-D
}

{
-过滤器：^2500.itemversion%%==0
-rows:^2500.itemnum
-serial:0
-列：-T(%%)
-列：-T(^2500.itemtitle%0)
-列：-T(^2500.item%0) -D
-列：
     -T(^2500.itemdesc%0)
-列：
     -T(^2500.itemunit%0)
     -参数("")
     -条件,1(^2500_itemtype%0==4)
     -条件,0(^2500_itemtype%0!=4)
}

先分两段读。第一段规定五列的标题和列设置，标题文字来自 #9500。本次保持原设置，不需要先记住所有列布局选项。

第二段告诉软件：遍历所选参数的子项，为符合条件的每一项建立一行。五列依次是：

这里的 %% 表示当前生成到哪个原始子项。%0 表示相对当前行对应子项偏移 0；本表按默认间隔 1 遍历，所以第 7 项这一行就读取第 7 项的名称、值、说明和单位。它们是这张表的 UI 写法，普通脚本仍用 .item[7] 这样的写法。

值这一列没有分别指定“次数画输入框、状态画下拉框”。软件读到参数后，根据它的 itemtype 选择控件。因此定义参数类型也是设计输入界面的一部分。

单位列最后三行处理一个例外：类型 4 时显示空字符串，其他类型显示单位。这样，“接通<<断开”已经进入下拉框，不会再作为单位整串显示一次。-D 使相关显示继续更新，它不表示禁止输入。

标题和下方操作说明则是另外两个标签的设置：

-T(^2500_title) -D

-T(^2500_description) -D

前一个在 label_2，读取 #2050.title；后一个在 label，读取 #2050.description。这也解释了为什么换一组参数后，同一个窗口可以换标题、换说明、换输入行。

6．为什么有12个子项，窗口只显示11行

第 2 项在原定义中是：

#2050.itemtitle[2]="探测类型"
#2050.itemdesc[2]=""
#2050.item[2]=0
#2050.itemunit[2]="内轮廓<<外轮廓"
#2050.itemtype[2]=4
#2050.itemversion[2]=1

表格的条件是 ^2500.itemversion%%==0。第 2 项的标记为 1，不符合条件，所以不建立显示行；第 3 项仍然是第 3 项。

本例完整对应关系如下，读代码时可以用它对照图 1：

“精探次数”虽然是屏幕上从上往下数的第 6 行，它仍对应 #2050.item[6]；不要改成 #2050.item[5]。隐藏是本表选择不显示这一项，既没有删除数据，也没有给后面的子项重新编号。

itemversion 在这里用来决定显示，是这份 UI 明确写出的条件；不能据此认定所有页面都用它控制可见性。

7．输入以后，写回哪里

下面以参数输入为例，观察填写内容怎样写入参数。填写与提交参数本身不等于启动探测。

1. 在“精探次数”的值列输入 4，然后离开该输入框。
2. 在“X正向预置距离”的值列输入 4.5，再离开该输入框。
3. 将“探针有效状态”选择为“断开”。这一步仅用于核对选项编号，机床上的选择应按实际接线确定。

点击截图可放大查看，原始分辨率图片见离线包。

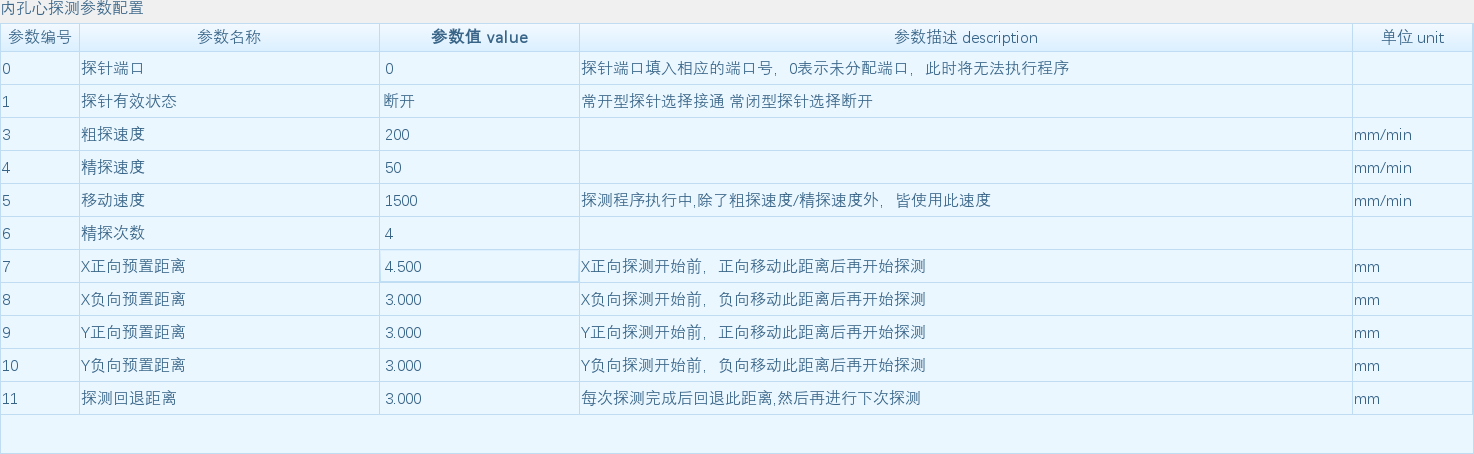

图 2　同一个窗口提交输入后的标题与表格区域，直接从原生窗口截取。

本表的文本输入框在离开输入框时提交，选项框在选择改变时写回。不必等到点击确认，这些值就可能已经进入参数。 不要把鼠标仍停在编辑框内的未提交文字当作已保存数据。

此时第 2 项仍保持原值，第 5 项“移动速度”也仍为 1500。这说明隐藏项没有造成写错位置。输入 4.5 后显示为 4.500 则是实数显示格式，参数值没有乘以 1000。

8．取消、再次打开、再次进入功能，有什么区别

图 1 的 Cancel 会关闭窗口，但这个通用窗口没有“自动恢复打开前所有值”的处理。上述输入提交后再取消，内存中的次数 4、距离 4.5 和状态编号 1 仍保留。

还要区分两种“再打开”：

第二种情况看起来像“取消恢复了某个值”，实际是下一次入口又给它赋值了。判断某项是否保留，要同时看输入是否提交、入口是否重新赋值，不能只看按钮名称。

这里说的是本次程序中的内存。把数据保存到文件、退出软件、下次启动后再读回，是另一个过程；不能把 OK 自动理解为保存到磁盘。

如果今后某个客户功能要求“取消必须撤销全部输入”，就需要另外安排临时输入数据，确认后检查并写入正式数据。当前标准窗口不自带这一行为，本篇也没有新增它。

9．窗口填好后，NC 怎样使用参数

窗口并不执行内孔心探测。后面的 centerprobing.nc 继续读取同一组数据。例如原文件中的这一句：

IF^2500.item[6]<=0THEN^2500.item[6]=1

它把不大于 0 的精探次数改为 1。后面的重复探测使用第 6 项控制次数，预置移动使用第 7～10 项，速度则读取第 3～5 项。读者由此可以把“窗口填写”和“宏程序使用”接起来：填写的不是另一套界面专用数值，而是后面程序将要读取的参数。

开窗前段与后续动作之间，还要守住一个规则：本例是 NC 中的 MarcoDialog。 当前 NC 规划执行会等窗口处理结束，并根据确认或取消结果处理后续流程；取消的具体暂停／复位处理与构建分支有关，不能理解为无条件带着新参数继续探测。

如果把同名命令写进普通 Qt 组态脚本，它发出开窗请求后就返回。不能照搬为“开窗下一行立刻计算”，并认为那时用户已经填好。Qt 页面中需要把后续计算安排到用户完成输入之后的操作中。详细依据见 两种开窗方式。

另一个容易误解的地方是范围检查。类型决定输入方式，不等于工艺参数已经检查合格。 当前通用表格数值框没有自动启用基于 itemmin/itemmax 的数值校验，不能只填写最小值、最大值就认为所有越界输入都会被拦住。例子中“次数不大于 0 就改为 1”正是业务程序自己的处理，也不代表全部距离和速度都已校验。

实际探测还涉及信号、防撞、位置和运动时序。本章没有执行这些动作，不能据窗口输入核对推断机床探测已经通过验证。

10．中英文窗口为什么有些文字不一样

中文包和英文包改变的是同一组参数的文字。例如英文包中有：

#2050.itemtitle[6]="Fine Detection Count"
#2050.itemtitle[7]="X+ Distance"

因此英文窗口仍读写第 6 项和第 7 项，名称换成了 Fine Detection Count 和 X+ Distance。英文版标题为 Inner Hole Detection Settings，有效状态选项为 Connected、Disconnected；英文教程按这些实际文字讲解。

当前语言包还有一个需要如实保留的差别：中文距离单位显示 mm，英文显示 unit；速度分别显示 mm/min 和 unit/min。这是语言包里的文字，不能据此认定切换语言已经换算了长度或速度。本次两种语言的底层数值相同。

查当前名称时，应看已经装载的参数和实际执行的语言包。center-install 只能帮助追溯最初的定义；它后续不再执行，所以只改这个历史文件中的名称不会影响当前页面。若在当前参数中改了名称，而语言包随后又给同一字段赋值，页面则会显示后一次赋的文字。

11．怎样自己把整个设计读通

先完成这五个核对动作，不需要启动探测：

1. 在 centerprobing.nc 找到 #2500=2050，说明本次选中哪组参数。
2. 在历史部署脚本 center-install 找到第 6、7、1 项，分别解释整数、实数和选项当初如何定义，并与当前参数对照。
3. 在 macroParam.ui 找到 tableWidget，把五列与名称、值、说明、单位一一对应。
4. 找到第 2 项的 itemversion 和 UI 过滤条件，解释为什么屏幕缺少编号 2。
5. 对照图 2，指出三处输入各自写回哪里，再解释重新进入时为什么只有有效状态重新从系统配置取得。

遇到问题，可按现象查：

下一篇继续看 标准功能键区：已有功能怎样成为面板上的按钮，开发者怎样选择它，按钮又怎样找到对应脚本。
