同一段教导程序，有时需要换一组数值继续使用。例如，第一种工件需要等待1.25秒，第二种工件需要等待2.5秒。可以把等待时间放在配方表中，让生成的程序引用这一项。

这一课使用原有“延时指令”，分别生成一条固定延时和一条配方延时。先看操作结果，再解释表格、参数和原脚本怎样配合。页面、按钮和生成脚本都沿用标准工程。

1．先找到配方表和指令参数

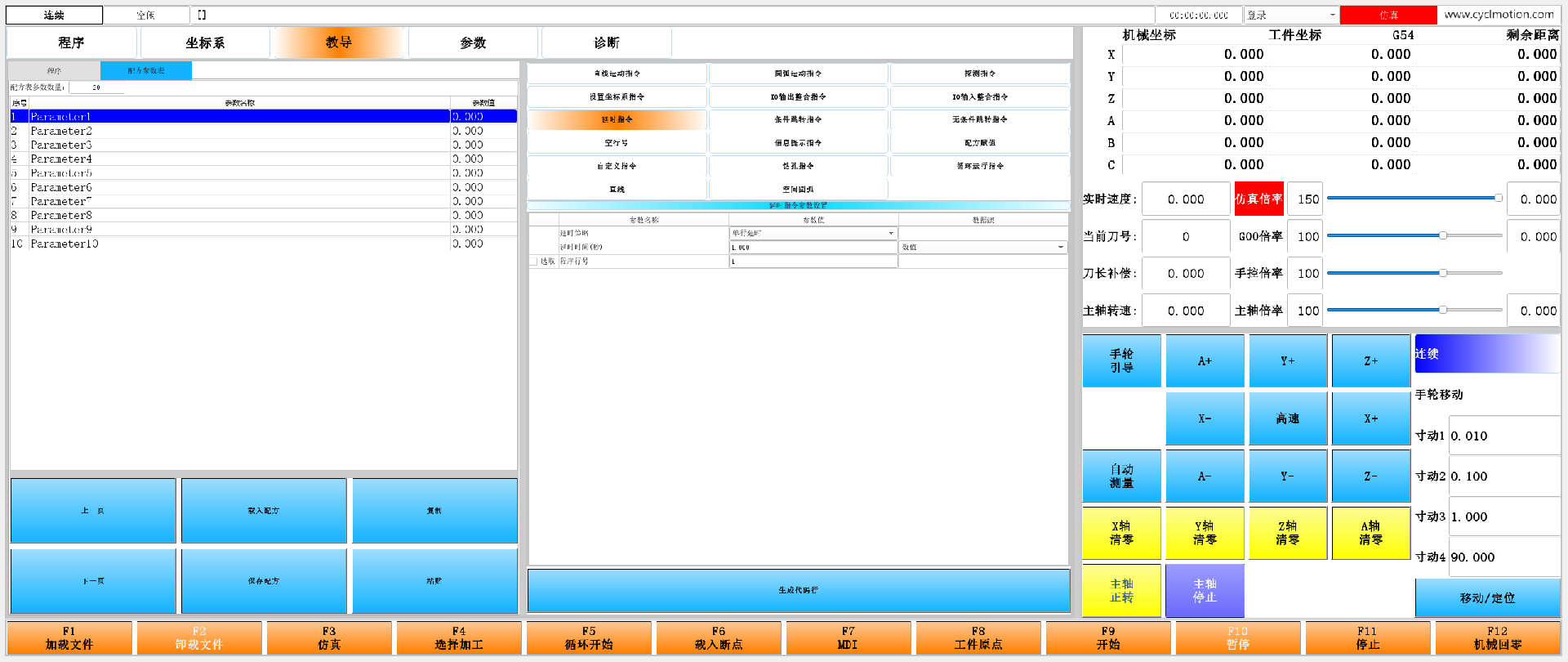

打开主界面的“教导”，在左侧选择“配方参数表”，在右侧选择“延时指令”。左边管理可重复使用的配方数据，右边决定本条指令怎样使用这些数据。

点击截图可放大查看，原始分辨率图片见离线包。

本课只使用“单行延时”，不混入“设置时间戳”和“段落延时”。“程序行号”前的“选取”保持未勾选，生成的代码不带N行号。

以下步骤会在练习副本中调整配方并生成两条新记录。开始前保存原有教导程序和配方，使用空白程序进行练习；如果配方里已有其他用途的数据，不要直接将它的数量缩小。

2．准备两个有名称的配方值

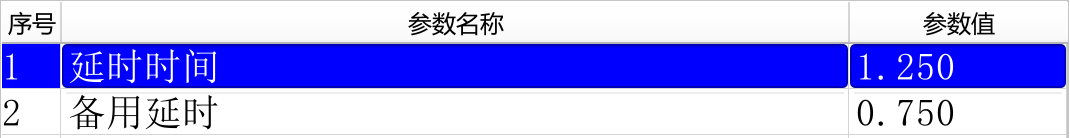

在“配方表参数数量”中输入 2，按回车。将两行名称和值依次填写为下表内容，每个输入框填写后按回车确认。

点击截图可放大查看，原始分辨率图片见离线包。

这里先分清三个量：

• 名称“延时时间”保存在 #1550.itemtitle[0]，供操作者识别。
• 数值1.25保存在 #1550.item[0]，本例约定单位是秒。
• 下标0表示取第1项。画面序号从1开始，程序下标从0开始。

配方表本身不把所有数值规定成秒。换成进给、位置或其他用途时，单位由使用它的指令决定，应在名称或配套说明中写清。

3．先生成一条固定数值的延时

右侧设置如下：

点击截图可放大查看，原始分辨率图片见离线包。

左侧切回“程序”，按“生成代码行”，得到：

G04P1250

这一条的1250在生成时已经确定。原脚本将1.25秒乘1000并转为整数，写成G04的P值。以后修改配方表，不会改变这一行中的1250。

4．再生成一条引用配方的延时

生成第一条后，当前记录位置会移到下一条。保留“单行延时”，把延时时间这一行的“数据源”改成“配方参数索引”。原先填写秒数的输入框会变成名称下拉框，在其中选择“延时时间”。

点击截图可放大查看，原始分辨率图片见离线包。

此时下拉框显示的是名称，但保存到指令工作参数中的数是 0。它表示“使用配方第1项”，不是“延时0秒”。切换数据源后要明确选择所需项，不要把之前填写的秒数继续当作有效下标。

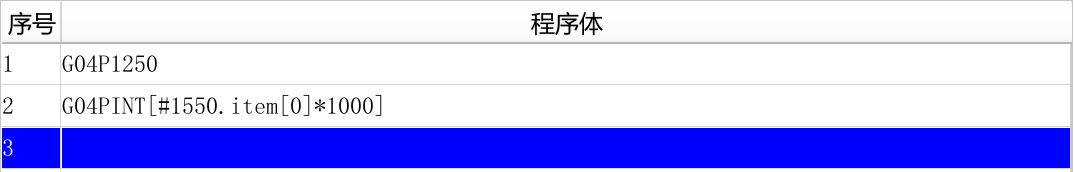

再按“生成代码行”，左侧出现两条记录：

G04P1250
G04PINT[#1550.item[0]*1000]

点击截图可放大查看，原始分辨率图片见离线包。

第二条没有把1.25直接写进代码。它把“读取配方第1项，再乘1000转为整数”这件事留给NC解释器。

5．同一行输入为什么能有两种含义

在 env/teach/teach.ui 中，点击“延时指令”将 #1500 设为6，再由 env/teach/codeselect 装入 env/teach/ui/teach_7.ui。

标准工程的 #1500.item[6] 为1513，所以这个页面使用两组参数：#1513 存放正在编辑的内容，#1514 存放配套选择标记等设置。不要把类别下标6、页面文件号7和参数号1513混为同一个编号。

本例要读懂的字段如下：

右侧表格的数据源列使用这条原属性。对延时时间行而言，%% 为1：

-T4(#[#1500.item[#1500]].itemversion%%<<#1104itemtitle25<<#1104itemtitle26)

前一段指定写入位置，后两段是“数值”和“配方参数索引”的文字。选择第一个选项写0，选择第二个选项写1。

参数值列的配方候选使用：

-T4(#[#1500.item[#1500]].item%%<<#1550)

第一段是保存选择结果的位置，即本例的 #1513.item[1]；第二段 #1550 提供名称列表。下拉框从 #1550.itemtitle[...] 取名称，将所选项的下标写入第一段，不会自动把该项的数值复制过来。

数据源改变后，原属性继续调用：

-A:(comboBoxChanged:/env/teach/ui/refresh7[0])

refresh7 的完整内容是：

widgetFunc["QTableWidget","codeParamTable7","refresh",""]

它让表格重新按条件建立输入格，所以画面能从数字输入切换到名称选择。表格候选和条件的完整写法见教导表格篇。

6．原脚本怎样生成这两种代码

“生成代码行”运行 env/teach/addcode。它先设置两个间接参数号：

#11=#1500.item[#1500]
#12=#1500.item[#1500]+1

本例中，#11=1513、#12=1514。所以脚本里的 ^11.item[1] 访问的是 #1513.item[1]，^12.item[2] 访问的是 #1514.item[2]。

随后 addcode 的N7分支调用 env/teach/pause。下面是该原脚本的完整内容，便于对照；它已由标准入口调用，无需另建或替换文件：

#1551.itemversion[#1551]=7
#1551.itemtitle[#1551]="A"+^11.item[0]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"B"+^11.itemversion[1]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"C"+^11.item[1]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"D"+^12.item[2]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"E"+^11.item[2]

#1558.item[0]=""
#1558.item[2]=""
IF^12.item[2]==1THEN#1558.item[0]="N"+^11.item[2]
IF^11.item[0]==1GOTO1
IF^11.itemversion[1]==1THEN#1558.item[2]="P"+"INT[#1550.item["+INT[^11.item[1]]+"]*1000]"
IF^11.itemversion[1]==0THEN#1558.item[2]="P"+INT[^11.item[1]*1000]
N1

IF^11.item[0]==0THEN#1558.item[1]="G04"
IF^11.item[0]==1THEN#1558.item[1]="#1513=#9990.channel"
IF^11.item[0]==2THEN#1558.item[1]="G104"

#1551.item[#1551]=#1558.item[0]+#1558.item[1]+#1558.item[2]
#1551.itemdesc[#1551]=#1551.item[#1551]
#1551=#1551+1
#1551.channel=FIX[#1551/10]
widgetFunc["SysFunc","0","parser","/env/teach/parsenode"]

先看最重要的两句：

• 数据源为0时，INT[^11.item[1]*1000] 在组态脚本中计算，结果拼接成 P1250。
• 数据源为1时，引号里的 INT[#1550.item[ 和 ]*1000] 是要写入NC的文字；中间只把所选下标转成整数文字。下标0最终拼成 PINT[#1550.item[0]*1000]。

这里的引号决定了现在计算，还是先把表达式写进程序。如果定制时把引用分支改成先读取配方值再拼数字，就会把它变成生成时确定的固定值。

#1558 暂存拼好的行号、指令和参数三段；#1551.item[当前下标] 保存最终代码，.itemdesc[...] 提供程序表里的显示文字。

脚本还保留了时间戳和段落延时分支。它们的生成方式不同；不能把本课的秒数引用说明直接套到“设置时间戳”上。

7．选回原记录时，恢复的是下标

生成代码时，脚本除了保存可执行文字，还将编辑资料写进 #1551.itemtitle[...]。本例的两条记录分别为：

A0B0C1.250DfalseE1
A0B1C0.000DfalseE1

因此，B和C必须一起理解。同样一个C字段，B0C1.250 表示1.25秒，B1C0.000 表示使用配方下标0。

选中程序表中的记录后，env/teach/parsenode 的N7分支恢复这些资料，其中两句为：

^11.itemversion[1]=#1551.itemtitle[#1551]/"B"*"C"
^11.item[1]=#1551.itemtitle[#1551]/"C"*"D"

第一句恢复数据源，第二句恢复输入内容。随后原页面根据数据源显示正确的输入方式。它不会把生成代码时的整张配方表恢复回来。

8．只改配方值，已有代码会怎样

切到“配方参数表”，把“延时时间”从1.25改为2.5，按回车；“备用延时”仍为0.75。

点击截图可放大查看，原始分辨率图片见离线包。

切回“程序”，先选第1条，再选第2条。右侧仍显示“配方参数索引”和“延时时间”，因为记录保存的是下标0。

点击截图可放大查看，原始分辨率图片见离线包。

这一步不再按“生成代码行”。查看左侧，原来的两条代码仍然保持不变：

点击截图可放大查看，原始分辨率图片见离线包。

这就是配方引用的用途：保留相同的程序结构，在加工前准备不同的数值。只有保留引用的行才读取新配方；固定数字行不会跟着变化。

如果改的是“选用哪一项”，例如从“延时时间”改成“备用延时”，则修改了指令工作参数，必须对当前记录重新按“生成代码行”。生成结果才会从 [0] 变成 [1]。此后还要重新“加载代码”，让加工文件包含修改后的记录。

配方应在启动前确认。NC解释与实际执行有先后关系，不要在加工过程中修改配方并假定它一定从眼前这一行立即生效。

9．加载代码为什么没有带入配方数值

按“加载代码”，标准 env/teach/codeGenerate 将已记录代码输出到 env/teach/doc/program.nc，并在程序页面显示：

点击截图可放大查看，原始分辨率图片见离线包。

负责输出的原命令是：

widgetFunc["systemParamToFile",1551,0,"/env/teach/doc/program.nc"]

它按顺序写出 #1551.item[...] 中的代码文字，不重新运行每条教导生成脚本，也不会自动在文件前面添加 #1550 的配方赋值。

因此，这两行就是本例完整的NC输出：

G04P1250
G04PINT[#1550.item[0]*1000]

引用行要在具有对应 #1550 配方数据的本系统中解释。只把这个 .nc 文件复制到另一套运行环境，并不能同时带走“延时时间=2.5”。

三种保存内容应分开理解：

“载入配方”运行 env/teach/openformula，将所选文件读回 #1550；“保存配方”运行 env/teach/saveformula，将 #1550 写入所选文件。打开或保存 .program 使用另一组参数1551。

交付或切换配方时，程序与配方的下标约定必须一致。不要只核对名称：当前代码引用的是 [0]，它不会在配方里搜索“延时时间”这个名字。配方的完整文件操作见下一课教导记录与文件。

10．数量、名称和下标改变时怎样处理

本例只有两项配方，所以右侧提供名称下拉框。标准表格在配方数量不大于20时使用这种方式；超过20项时改成输入整数下标，具体条件已在教导表格篇展开。

使用时抓住以下关系：

整数输入中的0仍表示第1项。只有两项时，有效下标是0和1；不能把画面序号2直接当作第2项的下标，也不能用负数表示“未选择”。

11．从这个设计学到的组态方法

这个原功能把操作者容易理解的名称与程序需要的下标连接起来，又由数据源选择决定代码写固定值还是写参数引用。阅读其他指令时，可以依次找：

1. 数值存放在哪里。 本例在 #1550.item[...]，名称在 .itemtitle[...]。
2. 指令工作参数保存什么。 既要看 .item[...]，也要看决定它含义的 .itemversion[...]。
3. 输入格怎样变化。 看 -T、-C 与数据源改变后的刷新脚本。
4. 生成脚本写了什么。 引号内的表达式是留给NC解释的文字；引号外的计算在当前脚本中完成。
5. 记录怎样恢复、文件保存什么。 指令记录、配方数据、NC输出各有职责，不能认为保存其中一份就保存了全部。

常见现象可这样排查：

对照文件集中在 env/teach/teach.ui、ui/teach_7.ui、ui/refresh7、codeselect、refreshFormulaParamTable、addcode、pause、parsenode、codeGenerate、saveformula、openformula。先沿本例读懂它们怎样配合，再将相同方法用于其他已经支持配方数据源的指令。

上一课：直线与空间圆弧 · 下一课：编辑、保存和重新打开 · 阅读目录
