上一课已经生成了两条延时记录，并让其中一条引用配方。接下来要解决的是日常使用中的几个问题：怎样在中间加一条记录，怎样复制已有指令，怎样保存下来供以后继续编辑，以及程序和配方应该怎样配套使用。

本课继续使用标准“教导”页面和原有脚本，不增加新的按钮或指令。先完成一遍操作，再对照短脚本看懂它的做法。

1．找到记录编辑和文件操作的位置

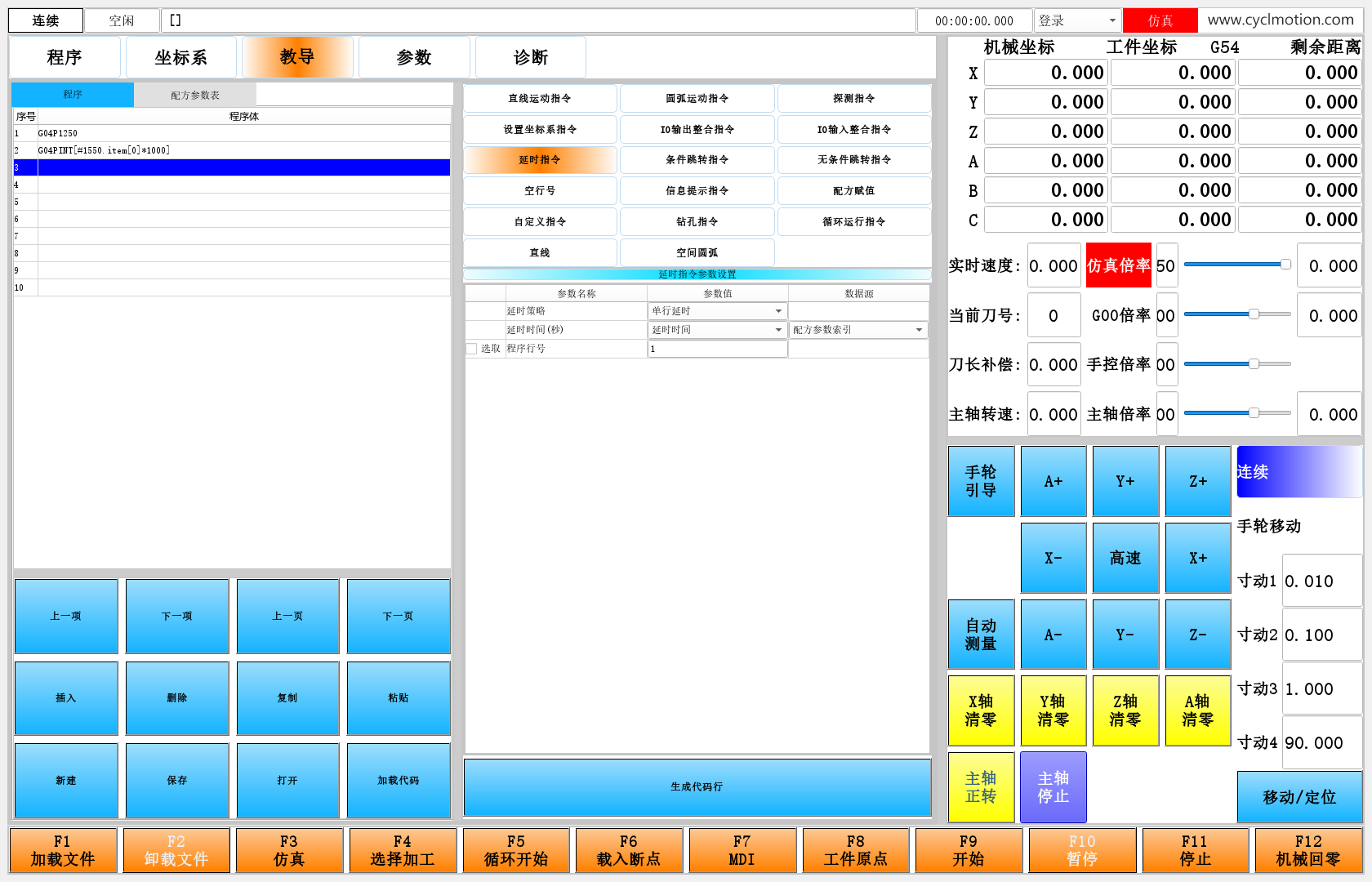

进入“教导”，左侧选择“程序”。程序表下方分三排按钮：第一排选择记录和翻页，第二排编辑记录，第三排新建、保存、打开和加载代码。

点击截图可放大查看，原始分辨率图片见离线包。

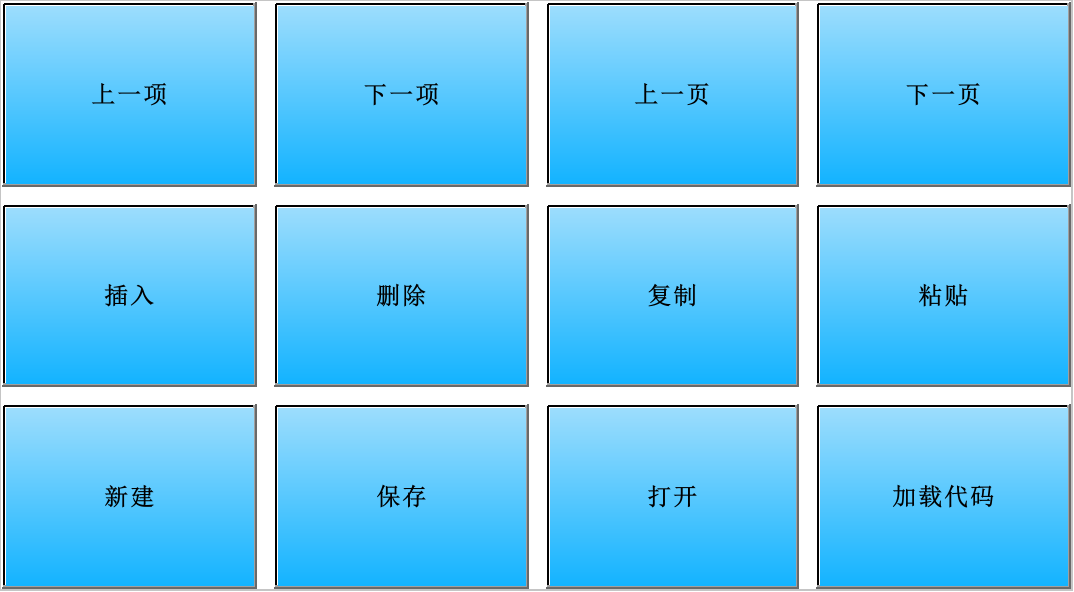

下面的局部图用于看清按钮文字。后文说的“保存”“打开”，都是这里的按钮。

点击截图可放大查看，原始分辨率图片见离线包。

在练习副本中准备好上一课的两条记录：

G04P1250
G04PINT[#1550.item[0]*1000]

配方第1项为“延时时间”，值2.5；第2项为“备用延时”，值0.75。第一条代码固定等待1.25秒，第二条在NC解释时读取配方第1项。生成方法见教导配方引用。

开始前保存要保留的教导程序和配方。本课会插入、删除记录，还会用“新建”清空练习程序；这些操作不应直接用于尚未保存的生产资料。

2．一条记录为什么不只是屏幕上的一行字

程序表的一条记录保存在 #1551 的同一下标中，同时带有四份内容：

这里的 .itemtitle[...] 用来保存编辑资料，不是给操作者看的标题。标记A～E的含义已在上一课解释。

还有三个与位置有关的量：

因此，画面的第2项对应下标1。表中的“序号”用于选择教导记录，不是NC程序中的N行号。一条空间圆弧记录还可能包含两行代码，不能把“删除一条记录”理解成必定只删除一行NC文字。

3．插入：先腾出一个位置

本例要在两条延时之间复制一条固定延时：

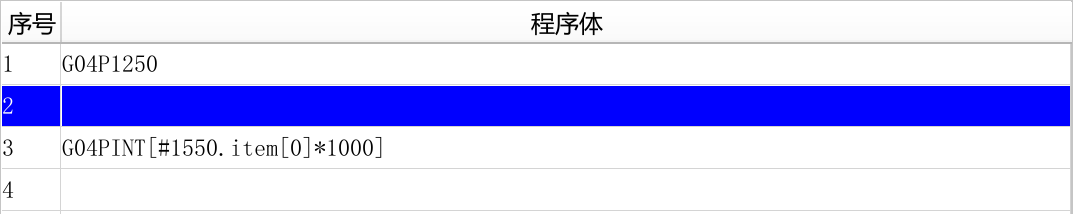

1. 在程序表中单击第2项，即配方延时。
2. 按“插入”。
3. 第2项变为空记录，原来的配方延时移到第3项。当前仍停留在第2项。

点击截图可放大查看，原始分辨率图片见离线包。

“插入”运行 env/teach/insnodeonly，完整内容如下：

IF#1551>=#1551.itemnumGOTO1
#1500.channel=0
widgetFunc["insertSystemParamItem",1551,#1551,1]
N1

第一句判断当前位置是否已经超出已有记录。最后一条之后的空位置没有可向后移动的记录，这个按钮便不作插入。insertSystemParamItem 的三个数字依次表示：参数1551、插入位置、插入数量1。

插入会把原记录的代码、显示文字、类别和编辑资料一起向后移动，并在当前位置留出空记录。它没有把右侧输入内容生成到这里。空位置准备好以后，还要生成代码或粘贴一条完整记录。

在末尾追加时，直接选择最后一条之后的空位置，再生成或粘贴即可，不需要先按“插入”。

4．复制和粘贴：带走代码，也带走编辑资料

接着完成刚才的插入：

1. 单击第1项固定延时，按“复制”。
2. 单击第2项空记录，按“粘贴”。

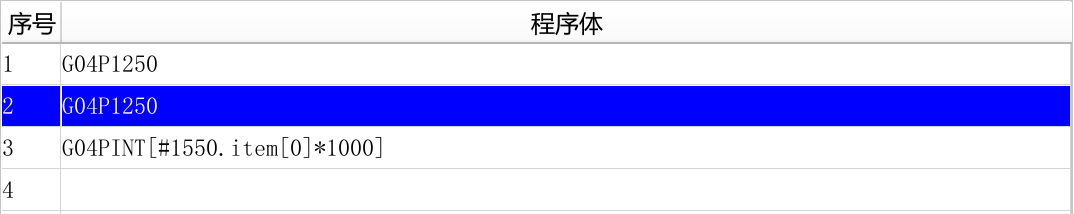

3. 第2项出现 G04P1250，第3项仍是配方延时。右侧也恢复为固定数值1.25秒。

点击截图可放大查看，原始分辨率图片见离线包。

env/teach/copy 只有一句：

#1551.version=#1551

它记住的是来源记录的下标。例如复制第1项，便将0保存到 #1551.version。它没有把内容放到Windows剪贴板，也没有在此时另外保存一份记录。

env/teach/paste 的完整内容是：

IF#1551.version>=#1551.itemnumGOTO1
IF#1551==-1THEN#1551.itemnum=1
IF#1551==-1THEN#1551=0
IF#1551>=#1551.itemnumTHEN#1551.itemnum=#1551+1
#1551.item[#1551]=#1551.item[#1551.version]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551.version]
#1551.itemdesc[#1551]=#1551.itemdesc[#1551.version]
#1551.itemversion[#1551]=#1551.itemversion[#1551.version]
widgetFunc["SysFunc","0","parser","/env/teach/parsenode"]
N1

先检查来源位置，再按需要增加目标记录数量，随后复制四份内容，最后调用 parsenode 恢复右侧参数。粘贴后仍停在目标位置，不会像生成延时代码那样自动移到下一项。

要掌握下面三个使用规则：

例如，复制1.25秒的记录后，又把来源记录改为3秒并重新生成，再去粘贴，得到的是 G04P3000，不是复制瞬间的 G04P1250。

插入或删除还会改变记录位置。因此，需要中间增加一条时，先插入，再重新选择来源、复制、选择目标、粘贴。不要复制后再在来源之前插入一项，并假定原下标会跟着记录移动。新建或打开另一份程序后，也应重新选择有效来源并按“复制”。

5．删除：整条记录一起移走

现在删除刚复制出来的第2项：保持它被选中，按“删除”，确认后，原第3项向前移到第2项。

点击截图可放大查看，原始分辨率图片见离线包。

env/teach/delnode 的完整内容是：

IF#1551>=#1551.itemnumGOTO1
IFwidgetFunc["messageBox1",#1107.itemtitle[40],#1107.itemtitle[23],"null.nc"]==0GOTO1
#1500.channel=0
widgetFunc["removeSystemParamItem",1551,#1551,1]
widgetFunc["SysFunc","0","parser","/env/teach/parsenode"]
N1

没有选中有效记录时直接结束；确认框返回0时也直接结束。确认删除后，代码及配套资料一起移除，后面的记录向前补位，再按当前位置恢复参数。

这里的 messageBox1 返回确认结果，脚本据此决定是否继续。不要与其他同名相近的提示函数混用。

删除最后一项时，当前位置会成为末尾空位置。脚本没有自动退回上一项；如果要继续编辑前一条，应重新选择它。插入、删除、复制和粘贴都只改变当前教导资料，不会自动把更改保存到文件。

6．保存程序和保存配方，要分别进行

当前又是两条原记录，可以保存供以后继续编辑。

1. 保持第2项配方延时被选中，按程序区的“保存”。
2. 选择练习目录，输入完整文件名 delay.program，完成保存。
3. 切换到“配方参数表”，确认两个值分别为2.5和0.75。
4. 按“保存配方”，在同一目录保存为 delay.formula。

点击截图可放大查看，原始分辨率图片见离线包。

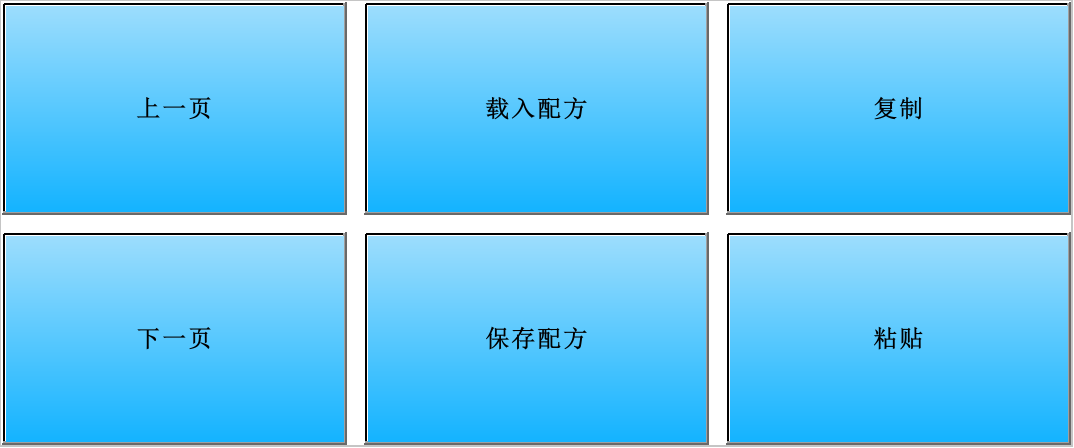

配方区有自己的文件按钮和复制、粘贴按钮：

点击截图可放大查看，原始分辨率图片见离线包。

建议用相同的基本文件名配对保存，例如 delay.program 与 delay.formula；这是便于管理的命名方法，软件不会仅凭同名就自动把两份文件一起打开。

.program 与 .formula 是软件自己的参数文件，不是可以直接编辑的G代码文本。不要用文本编辑器修改，也不要通过改扩展名将它们互相替代。保存时不只写出几行文字，而是写出对应参数的整份资料。

原“保存”每次都会弹出文件选择窗口；有过保存记录，也不能省略本次路径和文件名确认。另存到新名称可保留上一版资料。

7．重新打开：程序回来了，配方不一定跟着回来

下面故意改变配方，再重新打开两份文件，以看清它们的关系。

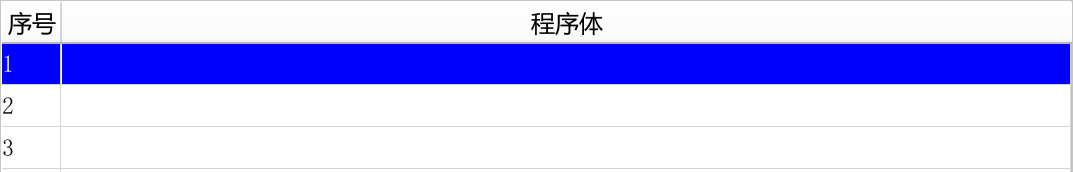

先在配方表把第1项改成9，按回车，不保存配方。回到“程序”，按“新建”，确认清空记录。

点击截图可放大查看，原始分辨率图片见离线包。

“新建”的原脚本 env/teach/newfile 为：

IFwidgetFunc["messageBox1",#1107.itemtitle[41],#1107.itemtitle[23],"null.nc"]==0GOTO1
#1551.itemnum=0
#1551=0
#1551.channel=0
N1

它清空记录，并把当前下标、页号设为0；不会删除已保存的文件，也不清空 #1550 的配方。右侧指令工作参数也不由这三句清空，所以不能只凭右侧还显示某个数值就认为记录仍在。

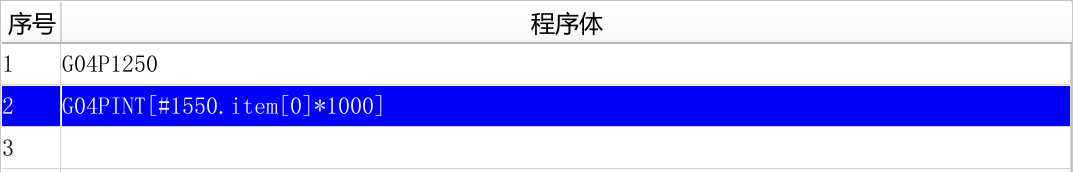

按“打开”，选刚才保存的 delay.program：

点击截图可放大查看，原始分辨率图片见离线包。

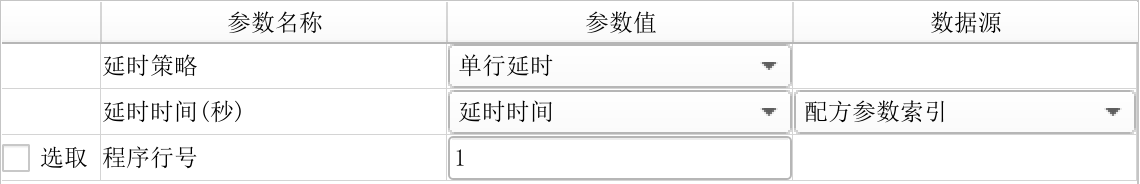

右侧恢复“配方参数索引”和“延时时间”，因为第2条记录保存了数据源和配方下标：

点击截图可放大查看，原始分辨率图片见离线包。

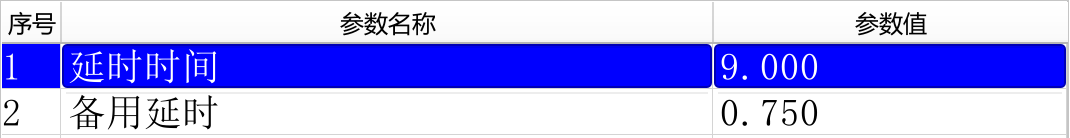

切到“配方参数表”，第1项仍是9：

点击截图可放大查看，原始分辨率图片见离线包。

再按“载入配方”，选择 delay.formula，第1项才恢复为2.5，第2项仍为0.75：

点击截图可放大查看，原始分辨率图片见离线包。

由此可见，配套使用时应分别打开程序、载入配方，再检查被引用项的位置、用途、单位和值。即使名称相同，只要位置或用途改变，#1550.item[0] 就可能读到不合适的数据。

8．四个文件脚本怎样配合

“保存”运行 env/teach/savefile：

widgetFunc["saveFileName","*.program","",100]
IF#100==""GOTO1
#1551.description=#100
N2
widgetFunc["SysFunc",#1551.description,"saveParamItemAs1",1551]
widgetFunc["messageBox",#1107.itemtitle[42],"",""]
N1

saveFileName 弹出保存窗口，*.program 是文件筛选条件，100指定临时路径参数 #100。选择路径后，将其放到 #1551.description，再由 saveParamItemAs1 把参数1551整份写入文件。这里的N2没有被其他语句跳转，不代表自动运行第二个保存过程。

“打开”运行 env/teach/openfile：

widgetFunc["openFileName","*.program","",100]
IF#100==""GOTO1
#1551.description=#100
widgetFunc["SysFunc",#1551.description,"readParamItemFrom1",1551]
N1
widgetFunc["SysFunc","0","parser","/env/teach/parsenode"]

readParamItemFrom1 用文件资料替换参数1551，不是把新记录追加到末尾。随后 parsenode 按恢复的当前记录重新填写右侧参数。保存前只修改右侧输入、没有按“生成代码行”的内容，不属于该条已保存记录。

配方使用同一组文件命令，只把目标换成1550。env/teach/saveformula 的关键写入句为：

widgetFunc["SysFunc",#1550.description,"saveParamItemAs1",1550]

env/teach/openformula 的完整内容是：

widgetFunc["openFileName","*.formula","",100]
IF#100==""GOTO1
#1550.description=#100
widgetFunc["SysFunc",#1550.description,"readParamItemFrom1",1550]
#1550.version=#1550.itemnum
N1

最后一条赋值让“配方表参数数量”显示读入后的实际项数。它不调用 parsenode，也不改写 #1551 的教导记录。

这些脚本没有在打开前另外询问是否保存当前修改。因此，想保留当前内容，应先保存，再打开另一份文件。目标参数号由调用脚本决定，不能依靠换扩展名把一种参数文件变成另一种。

9．文件窗口中的“取消”，要注意当前实现

当前标准脚本把 #100 当作文件选择结果，但两个选择函数对取消的处理不同：

例如，先打开 delay.program，再把第1条改成4秒并生成，然后再次按“打开”却在窗口中取消：由于 #100 仍为 delay.program 的路径，原脚本会重新读取它，第1条恢复为文件中保存的 G04P1250。载入配方使用相同的选择函数和判断方式，也存在这个问题。

所以，不要把打开窗口里的“取消”当作保护未保存修改的方法；需要保留的资料，应在打开或载入前保存。如果取消后发现内容回到原值，应先核对是否重新读入了先前的文件。

此外，openfile 的N1之后仍有 parsenode。即使没有读文件，也可能按当前记录重新填写右侧参数；尚未生成的输入不能仅靠取消打开窗口来保留。

阅读或定制类似脚本时，要分清“本次函数返回值”和“上次留下的路径参数”。判断是否取消，应依据本次选择结果，不能只看某个路径参数是否非空。

10．最后再加载代码

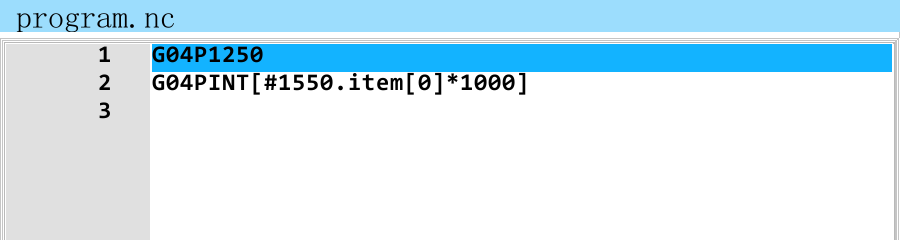

两份资料恢复后，切回“程序”，按“加载代码”。程序页面显示：

点击截图可放大查看，原始分辨率图片见离线包。

env/teach/codeGenerate 中负责输出的是：

widgetFunc["systemParamToFile",1551,0,"/env/teach/doc/program.nc"]

它顺序写出 #1551.item[...] 中非空的代码文字。它不重新运行每条教导生成脚本，不包含 .itemtitle[...] 的编辑资料，也不会把当前配方值改写成固定数字。

因此，日常完整操作顺序应是：

1. 编辑指令，按“生成代码行”写入或更新当前记录。
2. 检查程序表，必要时插入、复制、粘贴或删除。
3. 保存 .program；配方有改动时另行保存 .formula。
4. 确认当前程序与配方匹配，再按“加载代码”。

如果加载以后又修改记录，应重新加载代码；保存 .program 不会自动更新已经显示的 program.nc。若只改变被引用的配方值而没有改变代码，引用行的文字可以保持不变，但仍要在加工前确认当前配方。

“加载代码”负责输出和显示文件，不等于启动加工。也不要指望从普通 .nc 文件自动恢复这里的全部教导编辑资料；要继续通过原教导页面编辑，应保留 .program，使用配方时同时保留相应 .formula。

11．配方表里的复制、粘贴有什么不同

配方表的两个按钮运行 env/teach/formulacopy 和 env/teach/formulapaste。

复制脚本为：

#1550.permission=#1550

这里用 .permission 暂存来源下标，是这个功能对字段的具体用法；不能仅看字段名称就把它解释成一次用户权限修改。

粘贴脚本为：

IF#1550.permission>=#1550.itemnumGOTO1
IF#1550>=#1550.itemnumGOTO1
#1550.item[#1550]=#1550.item[#1550.permission]
#1550.itemtitle[#1550]=#1550.itemtitle[#1550.permission]
N1

它只复制配方值和名称，不复制教导指令，也不会自动扩大配方数量。需要更多位置时，先通过数量输入准备好对应项。

例如，把第1项复制到第2项，会把第2项的名称和值一起改成“延时时间”和2.5，原“备用延时”和0.75被覆盖。程序中已有的 [1] 引用仍指向第2项，但读到的内容变了。因此不能把配方粘贴当作只复制名称的操作。

配方复制同样保存来源位置。来源修改后再粘贴，得到的是修改后的值；载入另一份配方后，应重新选择来源并复制。

12．从这个功能学会怎样组织可编辑资料

教导功能让操作者先输入、再生成记录，最后决定保存资料还是输出NC。读懂这一层，就能理解为什么“右侧已经改了”“表里已经有了”“文件已经保存了”和“加工文件已经更新了”是不同的状态。

在自己的组态中组织类似功能时，可以沿用这几个思路：把正在输入的参数与已确认记录分开；为每条记录同时保留代码和回读资料；移动、删除和复制时让相关资料保持对应；把可编辑文件与供加工使用的代码文件分开管理。

对照文件集中在 env/teach/teach.ui、insnodeonly、copy、paste、delnode、newfile、savefile、openfile、saveformula、openformula、formulacopy、formulapaste、parsenode 和 codeGenerate。本章的原脚本用于解释现有功能，不需要另外建立同名文件。

到这里，教导的参数输入、记录、配方、文件保存与NC输出已经连在一起。输出后的执行过程可回看加工运行篇。后续进入现有加工向导，学习怎样根据尺寸参数生成完整刀路。
