前面已经讲过选择文件、运行程序和查看状态。这一组课程换到已有“教导”页面：选择指令、填写参数，先记录成一行行代码，最后生成文件，交给程序页面显示和使用。

我们用现成的“延时指令”走完这条路。它只有三个参数，便于把整个过程看清楚。读完后，你应当能找到某个教导项目的参数页、生成脚本和修改脚本，并理解它们为什么要配合使用。本篇不增加教导项目。

English edition ·

1．先在原来的教导页面中找到它

在顶部选择“教导”，再选右侧的“延时指令”。左边是已经记录的程序，右边是当前项目的参数，右下方是“生成代码行”。左下方的“保存”“打开”和“加载代码”另有用途，后面分别说明。

本次从空的教导程序开始。在自己的软件副本中练习时，如果左边已有需要保留的内容，先“保存”，再“新建”并确认清空。

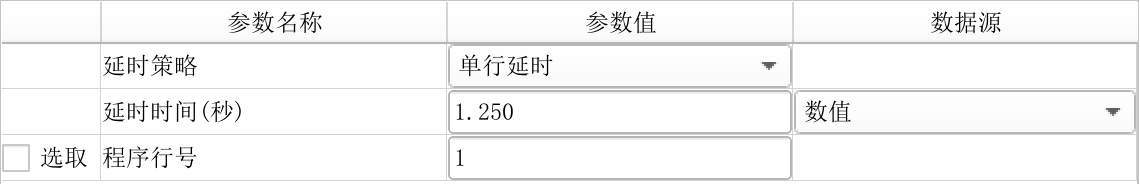

按下面的值填写，输入时间后按回车提交：

点击截图可放大查看，原始分辨率图片见离线包。

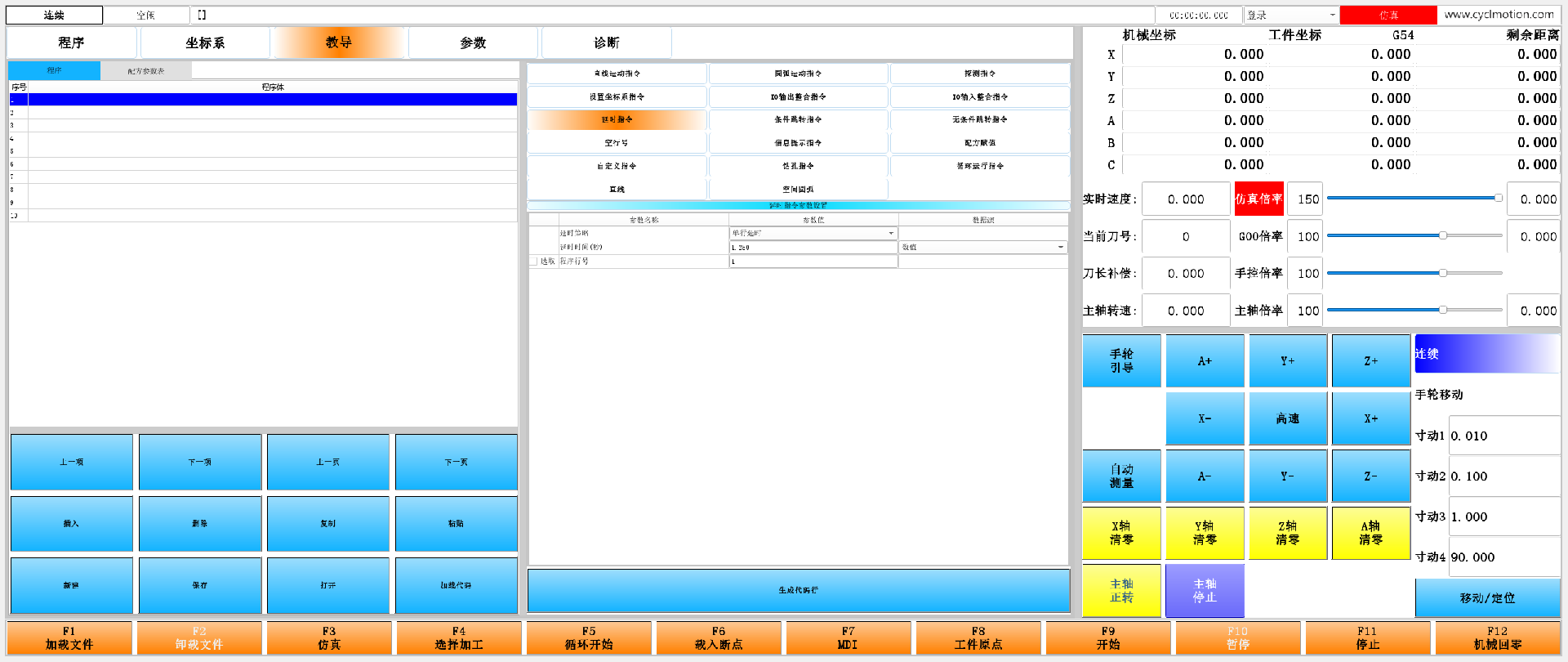

总览图只用于找位置，具体文字和数值看下面的局部放大图。浏览器图文版还可以点击图片放大，用“＋／−”调整大小，按 Esc 或“关闭”返回正文。

点击截图可放大查看，原始分辨率图片见离线包。

图 1a 右上角显示“仿真”。本例学习参数编辑和代码生成，不需要操作“移动/定位”等机床动作按钮。

2．填写参数以后，还要按“生成代码行”

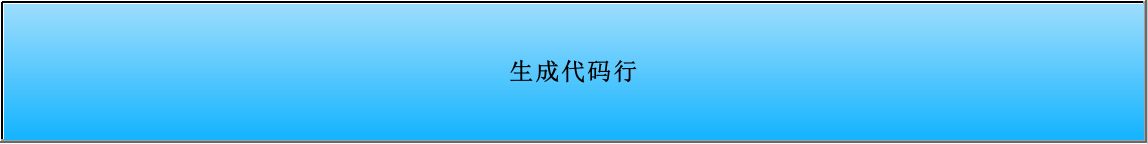

按右下方“生成代码行”：

点击截图可放大查看，原始分辨率图片见离线包。

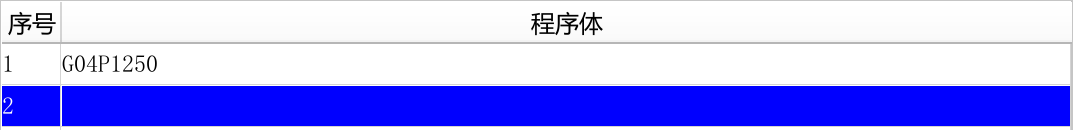

左边第 1 行出现：

G04P1250

点击截图可放大查看，原始分辨率图片见离线包。

这一步同时做了几件事：记住本行属于哪种指令，保存生成它时的参数，写入代码文字，再把当前位置移到下一行。图 2 中蓝色条在第 2 行，但已经记录的程序仍然只有一行。表格预先显示十个行位置，空位置不等于已有十行程序。

右边还显示 1.250，也不代表它与左边第 1 行始终相连。右边是正在准备的参数；左边是按下按钮时保存的结果。只改输入值，已经记录的行不会自动变化。

3．先看整条路线，再找每个文件

从操作上，可以按下面这条顺序读现有设计：

进入教导 → 选择延时指令 → 填写参数 → 生成代码行 → 在程序表中选回原行并修改 → 加载代码 → 程序页面显示 program.nc。

这条顺序对应的文件如下。表内路径都从运行目录开始，例如 env/teach/pause 指的是软件运行目录下的这个文件。

不要被脚本名字带偏：界面按钮叫“加载代码”，它调用的脚本却叫 codeGenerate；pause 在这里是延时代码的生成脚本，不是操作面板的加工暂停按钮。

4．选择一个项目，怎样找到它的参数页

顶部“教导”的点击动作是：

-A:(clickedEvent:/env/teachpage[0](#810permission=4))

其中 #810.permission=4 使主界面显示教导区域。该入口及区域还受 #929.item[8] 控制；如果自己的标准配置没有显示“教导”，应先检查这个条件。

env/teachpage 前七行按当前功能键配置更新 #9995.itemdesc[0] 到 [6]。后半段负责第一次装入页面：

IF#837.version==1GOTO1
#837.version=1
#837.itemdesc[0]="/env/teach/teach.ui"
widgetFunc["QFrame","teachFrame","refresh",""]
widgetFunc["setWidgetAttribute","codeParamTable","",#1500.description]
N1

这里的 #837.version 记录教导外层页面是否已准备。再次进入时，脚本跳过这段准备。倒数第二行是原脚本保留的表格属性设置；本例实际使用的是后面装入的 codeParamTable7，不要把两个表格名称混为一谈。

再看“延时指令”按钮的点击动作：

-A: (clickedEvent:/env/teach/codeselect[0](#1500=6))

选择延时项目时，先把 #1500 设为 6，再运行下面这份完整的 codeselect 脚本：

#1500.channel=0
IF#[1800+#1500].version!=0GOTO3
#[1800+#1500].version=1
#[1800+#1500].itemdesc[0]="/env/teach/ui/teach_"+INT[#1500+1]+".ui"
widgetFunc["QFrame","teachFrame"+INT[#1500+1],"refresh",""]
N3

代入 #1500=6 就容易看懂：

外层页面准备一次，各项目的参数页也分别准备一次。env/main 在启动准备中重置相关状态；不是每次点击项目都重新定义参数。这里的 6 是从零开始的项目号，文件名中的 7 是它加一后的编号。

5．参数表怎样知道该读哪组数值

当前项目号在 #1500，而每个项目使用的参数号放在 #1500.item[...] 中。本例的对应关系是：

#1500 = 6
#1500.item[6] = 1513

上面是本次配置的读数，不是要求你重新执行的定义脚本。沿着这两个数值，就能找到延时项目的工作参数 #1513，以及配合控制选取等状态的 #1514。

teach_7.ui 的表格名是 codeParamTable7。它从 #[#1500.item[#1500]] 读取当前工作参数：.itemtitle 提供参数名称，.item 提供数值，相关字段决定使用输入框、下拉框或勾选框。因此，同一套组态写法可以配合不同项目的参数。

表格第四列的“数值／配方参数索引”选项来自语言文字参数 #1104.itemtitle[25]、[26]。选中哪个数据源，写到的是工作参数该行的 .itemversion；改变它后，refresh7 重新准备表格：

widgetFunc["QTableWidget","codeParamTable7","refresh",""]

这样，选择数据源和输入具体数值是两件相互配合的事。以图 1 为例，1.25 表示直接使用的秒数。如果改成“配方参数索引”，这个位置的含义就变成选择配方参数，不能继续把它当成秒数。

还有一个定制时容易忽略的地方：这张表用字段说明中的文字 可配置源 判断是否提供数据源选择。这是原组态参与判断的标记，不能把它当成普通显示文字随意改名。真正显示给操作者的标题则通过参数标题和语言包取得。

6．“生成代码行”怎样组成 G04P1250

“生成代码行”的原事件为：

-A: (MouseButtonRelease:/env/teach/addcode[1])

addcode 开头先保证当前位置有一条可写记录，并取出当前项目的两组参数号：

IF#1551==-1THEN#1551.itemnum=1
IF#1551==-1THEN#1551=0
IF#1551>=#1551.itemnumTHEN#1551.itemnum=#1551+1

#11=#1500.item[#1500]
#12=#1500.item[#1500]+1

本例得到 #11=1513、#12=1514。后面的 ^11.item[1] 表示“先取 #11 中的参数号，再访问那组参数的第 1 项”，所以本例等同于 #1513.item[1]。

当 #1500==6 时，addcode 跳到 N7 并调用 /env/teach/pause。下面是这份生成脚本的完整内容：

#1551.itemversion[#1551]=7
#1551.itemtitle[#1551]="A"+^11.item[0]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"B"+^11.itemversion[1]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"C"+^11.item[1]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"D"+^12.item[2]
#1551.itemtitle[#1551]=#1551.itemtitle[#1551]+"E"+^11.item[2]

#1558.item[0]=""
#1558.item[2]=""
IF^12.item[2]==1THEN#1558.item[0]="N"+^11.item[2]
IF^11.item[0]==1GOTO1
IF^11.itemversion[1]==1THEN#1558.item[2]="P"+"INT[#1550.item["+INT[^11.item[1]]+"]*1000]"
IF^11.itemversion[1]==0THEN#1558.item[2]="P"+INT[^11.item[1]*1000]
N1

IF^11.item[0]==0THEN#1558.item[1]="G04"
IF^11.item[0]==1THEN#1558.item[1]="#1513=#9990.channel"
IF^11.item[0]==2THEN#1558.item[1]="G104"

#1551.item[#1551]=#1558.item[0]+#1558.item[1]+#1558.item[2]
#1551.itemdesc[#1551]=#1551.item[#1551]
#1551=#1551+1
#1551.channel=FIX[#1551/10]
widgetFunc["SysFunc","0","parser","/env/teach/parsenode"]

先沿本次选中的分支读，不必一次记住所有策略：

1. 前六行把指令类型和输入参数记到当前程序行，供以后修改。
2. 程序行号未勾选，所以 #1558.item[0] 保持空文字。
3. 数据源是“数值”，执行 "P"+INT[1.25*1000]，得到 P1250。
4. 策略为 0，选择 G04。
5. 把三部分依次连接成 G04P1250，写入程序行和显示文字。
6. 当前行号加一，并按每页十行更新页码；最后尝试读出新位置已有的参数。

+ 在这些语句中连接文字，INT[...] 在这里把结果按整数形式放入文字。秒数乘以 1000 是这份实际脚本的处理规则，不是从其他数控系统的习惯推出来的。

这份脚本还保留另外两种策略：1 生成时间戳赋值文字，2 生成 G104。如果数据源选“配方参数索引”，它保存的是包含 #1550.item[...] 的表达式文字，而不是立即把配方当前值代入。相关运行时规则需要结合加工解释器继续核查；本次界面操作只验证“单行延时＋数值”这一支。

7．为什么以后还能选回这行、继续修改

如果教导表只保留 G04P1250，以后就得从代码文字重新猜输入参数。现有设计在记录代码时，同时保存了用于编辑的资料：

A 后保存策略，B 后保存数据源，C 后保存秒数或配方索引，D 后保存是否加行号，E 后保存行号。本次未勾选状态实际写成 false；不要擅自假设所有位置都会保存为整数 0。这里的 .itemtitle 用来保存编辑资料，并不是让操作者看到的行标题。

在图 2 的状态下，先把右侧时间暂时改为 9 并提交，但不按“生成代码行”。然后单击左侧第 1 行的程序体。这次选回后，右侧时间恢复为 1.250。恢复值来自该行已经保存的资料。

原表格点击事件把行位置交给 refreshnode1：

-A: (clickedEvent:/env/teach/refreshnode1[0](#1551=%%+#1551channel*10))

%% 是当前可见行的序号，从 0 开始；再加上页码乘 10，得到整张程序表中的位置。第 1 页的第 1 行就是记录 0。refreshnode1 在需要切换记录时调用 parsenode，其中延时分支如下：

N7
#11=#1500.item[6]
#12=#1500.item[6]+1
^11.item[0]=#1551.itemtitle[#1551]/"A"*"B"
^11.itemversion[1]=#1551.itemtitle[#1551]/"B"*"C"
^11.item[1]=#1551.itemtitle[#1551]/"C"*"D"
^12.item[2]=#1551.itemtitle[#1551]/"D"*"E"
^11.item[2]=#1551.itemtitle[#1551]/"E"
#1500=6
widgetFunc["SysFunc","3","parser","/env/teach/codeselect"]
GOTO100

例如 文字/"C"*"D" 取出 C 与 D 之间的内容，本例为 1.250。这些带文字的 /、* 是本系统的文字提取写法，和普通数字除法、乘法要结合操作数区分。

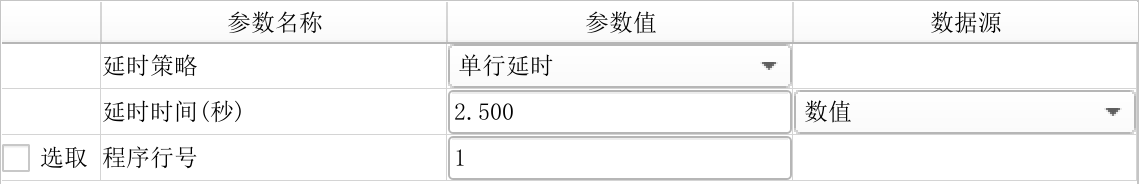

接着把恢复出的时间改成 2.5 并提交。此时右侧显示 2.500，左边仍是原来的 G04P1250：

点击截图可放大查看，原始分辨率图片见离线包。

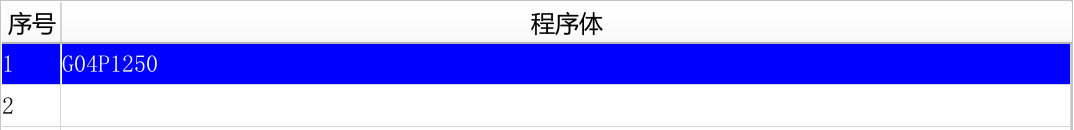

同一时刻，程序表中选中的第 1 行仍是旧代码：

点击截图可放大查看，原始分辨率图片见离线包。

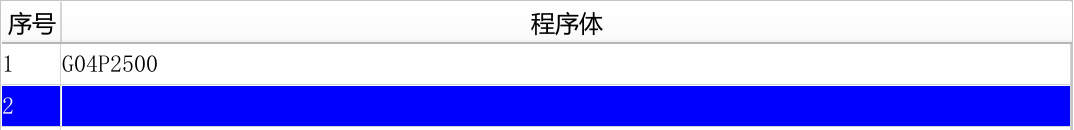

再按一次“生成代码行”，第 1 行才变为 G04P2500，记录数量仍为 1，选择位置再次前进到第 2 行：

点击截图可放大查看，原始分辨率图片见离线包。

“生成代码行”写入的是当前位置。 选中已有行时覆盖它，在末尾空位置时才增加记录。要在中间腾出位置，应使用“插入”，再填写、生成。

8．保存教导文件，与加载 NC 代码有什么不同

左下方的三个按钮应这样区分：

“保存”脚本先打开 *.program 文件选择窗口，取得文件名后执行：

widgetFunc["SysFunc",#1551.description,"saveParamItemAs1",1551]

“打开”取得路径后执行：

widgetFunc["SysFunc",#1551.description,"readParamItemFrom1",1551]

.program 保存的不只是代码文字，还包括类型、编辑参数等资料；它不是可直接当 NC 文件读的纯文本。另一页“配方参数表”使用 #1550，配方保存、读取另有 .formula 文件，不能因为保存了教导程序，就认为配方也一起打包保存了。

9．“加载代码”怎样接上前面讲过的程序页面

当前只有一条 G04P2500。按左下方“加载代码”，进入 codeGenerate：

点击截图可放大查看，原始分辨率图片见离线包。

脚本的第一行是：

widgetFunc["systemParamToFile",1551,0,"/env/teach/doc/program.nc"]

这里的 1551 是要输出的参数号，0 表示输出各记录的 .item 文字；空文字记录会被跳过。文件放在运行目录下的 env/teach/doc/program.nc，每次写入同一路径。它不会在这一刻重新运行各指令的生成脚本，所以必须先把需要修改的行重新“生成代码行”。

接下来原脚本把文件接入加工文件列表和文字显示：

#334.itemnum=0
#334.item[1]=#405+"teach/doc/program.nc"
#9047=#334.item[1]
#9048.channel=0
#9048.permission=widgetFunc["getFileLineNum","","",#9047]
#403=#9047
#333.item[1]=0
#333.item[13]=1

#405 在标准运行环境中指向运行目录下的 env/，末尾带 /。上面的路径应与实际输出文件一致。如果调整了运行目录或文件输出位置，输出、加载两处都要核对，不能只改其中一个。

随后脚本记录加载信息，并执行：

#810.permission=0
#810=0

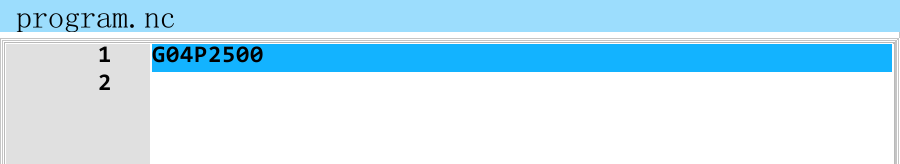

这使界面切回“程序”下的“刀路预览”。与文件加载篇说明的一样，#334 保存加工文件列表，#403 是当前加工文件，#9047 提供给程序文字显示，#9048 记录显示位置和行数。原脚本还请求清除旧画板；加载文字与重新解释刀路仍应分开理解。

点击截图可放大查看，原始分辨率图片见离线包。

本次实际生成的文件只有 G04P2500 一行及行结束符；文字区下面显示的空白第 2 行来自末尾换行。输出脚本不会自动补程序头、结束指令或其他工艺动作。这是用来读懂组态过程的单行结果，不是一份完整加工程序。本次核对到文件写入和文字显示为止，没有启动 NC 执行。

10．读懂其余编辑按钮，也要看它们实际保存了什么

掌握一条记录的来去以后，再看其他按钮就容易了：

再次单击同一行时，refreshnode1 还可能进入 #9519 菜单分支。该行为有“上次位置和类型匹配”等条件，不是每次点击都会恢复参数；菜单内容还取决于对应参数的配置。本例选回第 1 行时，使用的是正常换行后的恢复分支。

“抓取当前位置”“记录点”“移动/定位”和“运行”也不能仅凭名称放在一起理解。有的入口读取坐标，有的会记录代码，有的会进入 NC 执行。遇到运动类教导项目时，应沿具体事件继续追到 localpos、custom/recordLinePoint、custom/local、custom/run 等脚本，确认它究竟做到哪一步。本篇没有操作这些动作。

11．以后定制教导功能，先把这几处对齐

这个已有实例给出了一个清楚的工作顺序：先让操作者填写参数，再把参数记成一条可修改的记录，最后输出代码。以后调整同类功能时，可以按下面的表逐项找文件，不必从 C++ 开始。

常见问题可以这样查：

下一篇继续讲透教导中的表格：分页、配方编辑、行筛选、输入方式切换、刷新和格内位置按钮。随后连续学习直线与空间圆弧采点、配方引用和教导文件保存。
